G-J Series

Kostenbesparend snijden met maximale efficiëntie

Beschikbaar formaat: 3015

Beschikbaar vermogen: 2kW/3kW/6kW/12kW/20kW

De G3015-J fiberlasersnijmachine is uitgevoerd met een portaalconstructie met dubbele aandrijving. Het volledige machinebed is gelast uit koolstofstaal en spanningsarm gegloeid. De brug is vervaardigd uit hoogwaardig, sterk materiaal en warmtebehandeld. Dankzij aanvullende bewerkingsprocessen wordt een uitzonderlijk hoge geometrische nauwkeurigheid en maatvastheid bereikt.

Han's Laser CNC systeem

Dit systeem is uitgerust met een high-end CNC-besturing, ontwikkeld door Han’s Laser.

Dit in combinatie met de zelf ontwikkelde laserbron en snijkop, zorgen voor vele intelligente.

Economische onderdelen

De machine is opgebouwd uit economische componenten:
JUMP tandheugels, Inovance servo-motoren en drives en T-win lineaire geleidingen.

Intelligente snijkop

De intelligente snijkoppen van Han’s Focus tillen het lasersnijden naar een hoger niveau. Dankzij automatische hoogte-, focus- en gasdrukregeling passen de koppen continu de snijparameters aan op basis van materiaaltype, dikte en snijsnelheid. Dit resulteert in constante snijkwaliteit, minimaal nabewerken en hogere doorsnijd-efficiëntie. Door de slimme sensoren en besturing werken de koppen nauwkeurig, snel en met minder verspilling — ideaal voor veeleisende productieomgevingen.

Multi-module lasersnijbron

De multi-module fiber lasersnijbronnen van Han’s combineren meerdere laserunits tot één krachtig en modulair systeem. Hierdoor zijn ze flexibel schaalbaar, leveren ze hoge totale snij-output en blijven ze stabiel en efficiënt bij intensief gebruik. Perfect voor toepassingen waar snelheid, continuïteit en betrouwbaarheid centraal staan.

Frame en brug

Stabiel en betrouwbaar machinebed, het machinebed is gegloeid om interne spanningen te verminderen, gelijkmatig belast voor maximale stabiliteit en verstevigd door plaatlassen voor een solide constructie.

Uitmuntende dynamiek, lichtgewicht aluminium liggers combineren een hoge structurele stabiliteit met een stabiele krachtoutput van de reductoren, voor nauwkeurige en betrouwbare prestaties onder alle omstandigheden.

Snelle wisseltafel

De sterke wisseltafel van de G-J Series  is ontworpen voor maximale productiviteit. Tijdens het snijden kan de volgende plaat parallel worden geladen en ontladen, waardoor stilstand tot een minimum wordt beperkt. De tafel is snel en stabiel uitgevoerd, geschikt voor grote en dikke platen, en draagt bij aan een continue, efficiënte productieflow.

Beide wisseltafels staan op een andere hoogte. Hierdoor verloopt het wisselen van platen stabiel en snel.

Opties

Verhoog de productiviteit en precisie van uw G-J Series lasersnijmachine met deze strategische upgrades.

  • Automatische Nozzle Wisselaar Bespaar kostbare tijd door de machine zelf de juiste nozzle te laten selecteren bij wisselende materiaaldiktes. Ideaal voor onbemand produceren en kortere insteltijden.

  • Automatische Nozzle Centring Garandeer een constante snijkwaliteit zonder handmatige tussenkomst. De camera-gestuurde centrering zorgt voor een perfecte uitlijning van de laserstraal, wat resulteert in minder braamvorming en minder afval.

  • 3D Snijkop (Bevel Cutting) Breid uw diensten uit met laskantvoorbereidingen. De 3D-kop snijdt onder een hoek, waardoor u V-, Y- en X-naden direct aanbrengt en tijdrovende nabewerking overbodig maakt.

  • Anti-kras Module (Wisseltafel) Bescherm kwetsbare materialen zoals RVS en aluminium. Deze module voorkomt beschadigingen aan de onderzijde van de plaat tijdens het laadproces, zodat u altijd een onberispelijke finish levert.

  • Eagle Eye Snelle nesting in restplaten d.m.v. intelligent vision systeem.

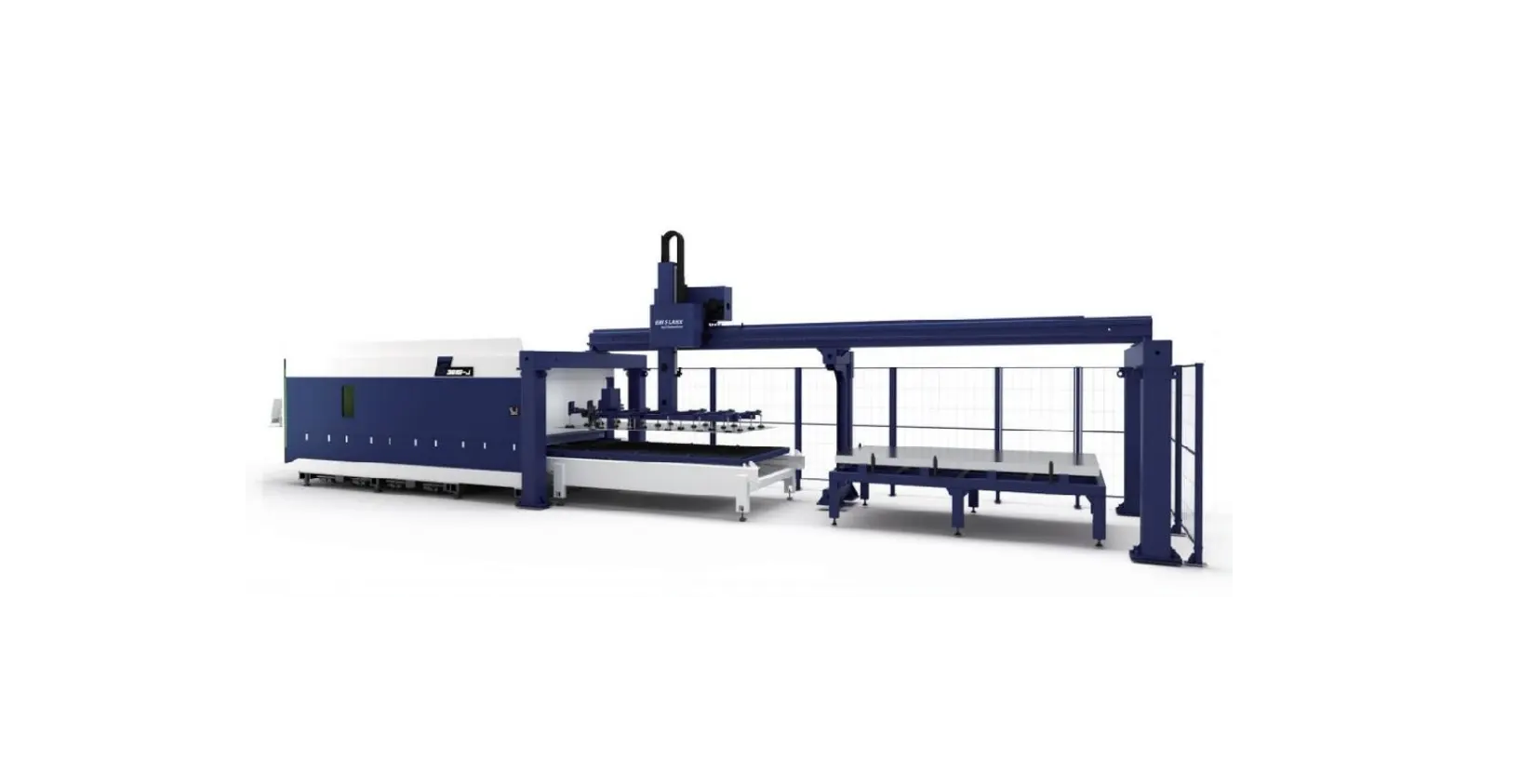

Automatisering

Voor elke behoefte bieden wij een passende automatiseringsoplossing, zowel voor het automatiseren van één machine tot het in lijn automatiseren van meerdere machines, gekoppeld aan een platenmagazijn. Dit in combinatie met de juist opties, zoals een automatisch nozzle wisselaar, maakt dat de machine volledig autonoom kan werken.

Model G3015-J
Werkgebied 3100 mm x 1550 mm
Max. pos. sneldheid van de as (X/Y) 120 m/min
Maximale versnelling 2g
Precisie 0,05 mm
Herhaling 0,03 mm
Maximaal plaatgewicht 900 kg/tafel

Gebruikte componenten kunnen afwijken, afhankelijk van het exacte model en de beschikbaarheid van de componenten, alternatieve zijn van gelijke kwaliteit.
