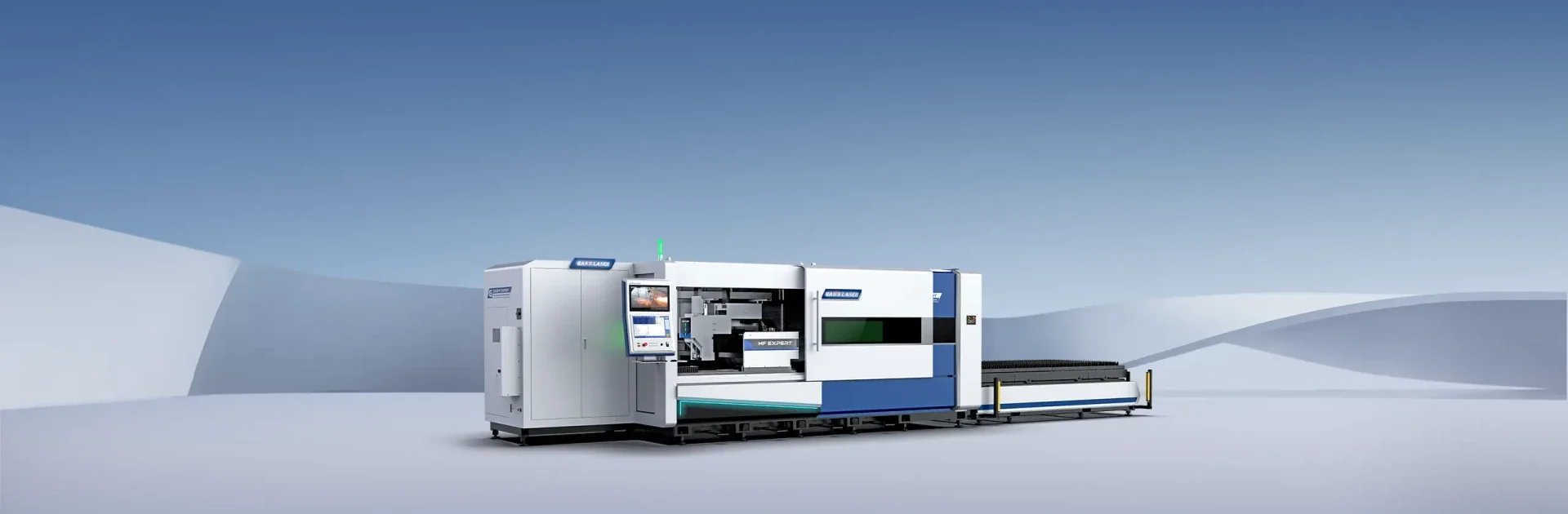

HF Expert

Een optimale balans tussen maximale productiviteit en kostenefficiëntie

Beschikbaar formaat: 3015/4020/6025/8025

Beschikbaar vermogen: 6kW/12kW/20kW/30kW/40kW/50kW/60kW

Meer productie output, betrouwbaarheid en stabiliteit, professioneel productieproces met zeer nauwkeurige transmissiecomponenten, lange levensduur van de componenten en goede maatnauwkeurigheid van de onderdelen. Toegankelijker en flexibeler dankzij de verstelbare bedieningsterminal en de voordeur met lange schuifdeur aan de zijkant. Het laden en lossen van diverse kleine onderdelen is eenvoudig en de reactietijd voor testsnijden is korter.

Bosch-Rexroth CNC systeem

Dit systeem is uitgerust met een toonaangevende CNC-besturing, gezamenlijk ontwikkeld door Han’s Laser en Bosch-Rexroth. In combinatie met Bosch-Rexroth servo-aandrijvingen staat dit garant voor maximale nauwkeurigheid, dynamiek en overdrachtsprestaties.

Dankzij bijna 20 jaar ervaring aan de top van de lasersnijtechnologie heeft Han’s Laser hiermee een uiterst efficiënte, betrouwbare en professionele totaaloplossing voor industriële laserbewerking gerealiseerd.

Hoogwaardige componenten

De machine is opgebouwd uit hoogwaardige A-merk componenten:
Güdel (Zwitserland) tandheugels, Bosch Rexroth (Duitsland) servo-motoren en drives en HIWIN (Duitsland) lineaire geleidingen.
Dit garandeert maximale precisie, betrouwbaarheid en een lange levensduur.

Intelligente snijkop

De intelligente snijkoppen van Han’s Focus tillen het lasersnijden naar een hoger niveau. Dankzij automatische hoogte-, focus- en gasdrukregeling passen de koppen continu de snijparameters aan op basis van materiaaltype, dikte en snijsnelheid. Dit resulteert in constante snijkwaliteit, minimaal nabewerken en hogere doorsnijd-efficiëntie. Door de slimme sensoren en besturing werken de koppen nauwkeurig, snel en met minder verspilling — ideaal voor veeleisende productieomgevingen.

Multi-module lasersnijbron

De multi-module fiber lasersnijbronnen van Han’s combineren meerdere laserunits tot één krachtig en modulair systeem. Hierdoor zijn ze flexibel schaalbaar, leveren ze hoge totale snij-output en blijven ze stabiel en efficiënt bij intensief gebruik. Perfect voor toepassingen waar snelheid, continuïteit en betrouwbaarheid centraal staan.

Frame en brug

Het frame en de brug van de HF Expert zijn ontworpen voor maximale stijfheid, stabiliteit en lange levensduur. Het machinebed is een robust gelast geheel, thermisch gestabiliseerd om vervorming te minimaliseren. De brugconstructie is van geëxtrudeerd aluminium en daarom torsiestijf, wat trillingen reduceert bij hoge versnellingen en rijsnelheden. Dit levert precisie, herhaalbaarheid en consistente snijkwaliteit, ook bij zware en langdurige productie.

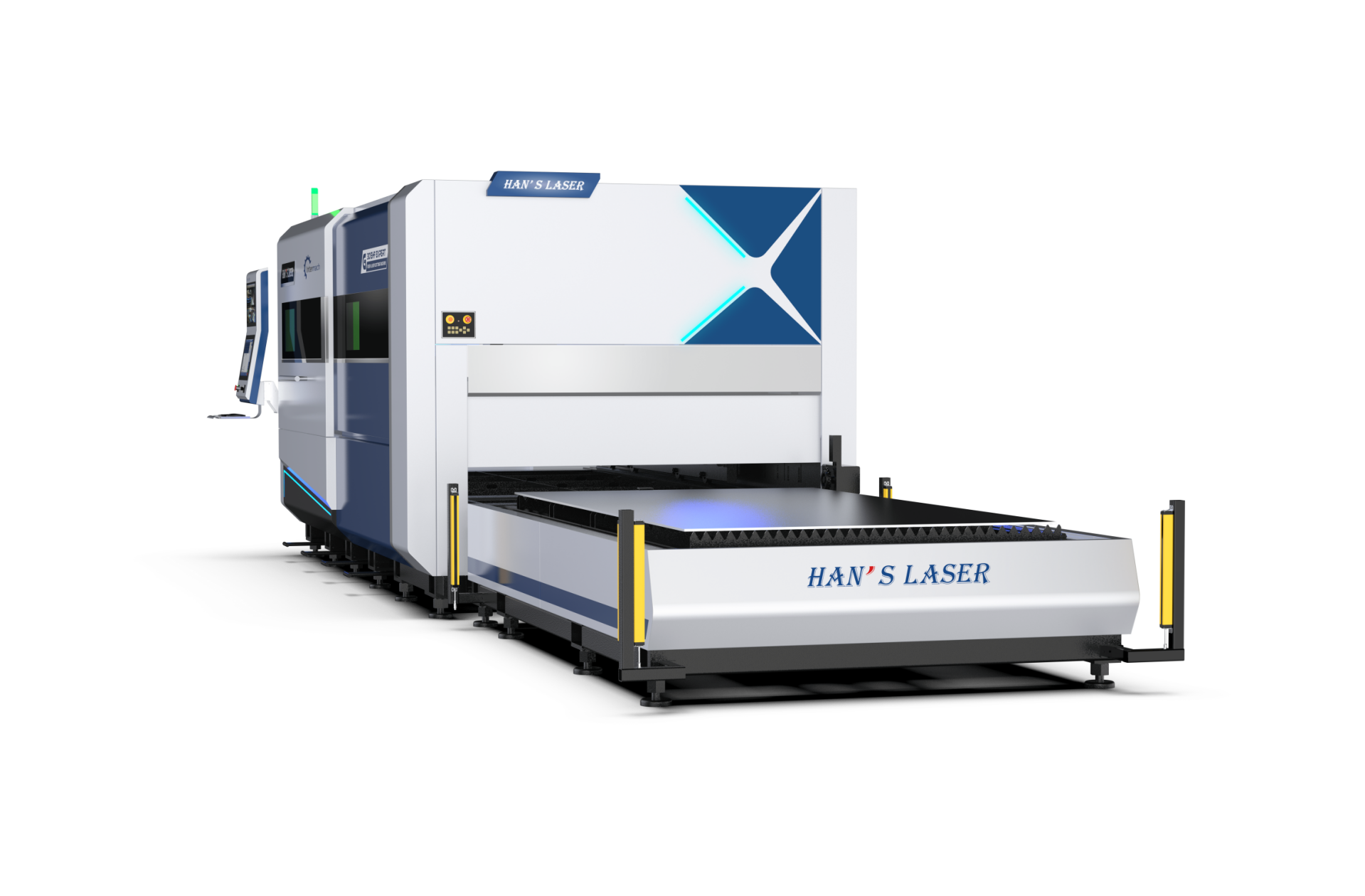

Hydraulische wisseltafel

De hydraulische wisseltafel van de HF Expert is ontworpen voor maximale productiviteit. Tijdens het snijden kan de volgende plaat parallel worden geladen en ontladen, waardoor stilstand tot een minimum wordt beperkt. De tafel is snel, stabiel en zwaar uitgevoerd, geschikt voor grote en dikke platen, en draagt bij aan een continue, efficiënte productieflow.

Beide wisseltafels staan op exact dezelfde hoogte. Hierdoor verloopt het wisselen van platen stabiel en nauwkeurig, zonder hoogteverschil, wat bijdraagt aan een betrouwbare materiaalhandling en constante snijkwaliteit.

Opties

Verhoog de productiviteit en precisie van uw HF Expert lasersnijmachine met deze strategische upgrades.

  • Automatische Nozzle Wisselaar Bespaar kostbare tijd door de machine zelf de juiste nozzle te laten selecteren bij wisselende materiaaldiktes. Ideaal voor onbemand produceren en kortere insteltijden.

  • Automatische Nozzle Centring Garandeer een constante snijkwaliteit zonder handmatige tussenkomst. De camera-gestuurde centrering zorgt voor een perfecte uitlijning van de laserstraal, wat resulteert in minder braamvorming en minder afval.

  • 3D Snijkop (Bevel Cutting) Breid uw diensten uit met laskantvoorbereidingen. De 3D-kop snijdt onder een hoek, waardoor u V-, Y- en X-naden direct aanbrengt en tijdrovende nabewerking overbodig maakt.

  • Anti-kras Module (Wisseltafel) Bescherm kwetsbare materialen zoals RVS en aluminium. Deze module voorkomt beschadigingen aan de onderzijde van de plaat tijdens het laadproces, zodat u altijd een onberispelijke finish levert.

  • Eagle Eye Snelle nesting in restplaten d.m.v. intelligent vision systeem.

Automatisering

Voor elke behoefte bieden wij een passende automatiseringsoplossing, zowel voor het automatiseren van één machine tot het in lijn automatiseren van meerdere machines, gekoppeld aan een platenmagazijn. Dit in combinatie met de juist opties, zoals een automatisch nozzle wisselaar, maakt dat de machine volledig autonoom kan werken.

Model G3015 HF Expert G4020 HF Expert G6025 HF Expert G8025 HF Expert
Werkgebied 3100 mm x 1600 mm 4100 mm x 2100 mm 6200 mm x 2600 mm 8200 mm x 2600 mm
Max. pos. sneldheid van de as (X/Y) 280 m/min 280 m/min 160 m/min 160 m/min
Maximale versnelling 3g 3g 2,5g 2,5g
Precisie 0,03 mm 0,03 mm 0,03 mm 0,03 mm
Herhaling 0,02 mm 0,02 mm 0,02 mm 0,02 mm
Maximaal plaatgewicht 2150 kg/tafel 3840 kg/tafel 7200 kg/tafel 9600 kg/tafel

Gebruikte componenten kunnen afwijken, afhankelijk van het exacte model en de beschikbaarheid van de componenten, alternatieve zijn van gelijke kwaliteit.
