PD Series

Modulair ontwerp, flexibel te configureren

Beschikbaar invoer: 6200mm/8200mm/12200mm

Beschikbaar vermogen: 1kW/2kW/3kW/4kW

Rollenondersteuning en ontlaadondersteuning in verschillende afmetingen, geschikt voor standaard nauwkeurigheidseisen.
Twee klauwplaten, voor werkstukken in gangbare afmetingen.
Voorzien van 2D snijkop, voor standaard recht snijwerk.

Han's Laser CNC systeem

Dit systeem is uitgerust met een high-end CNC-besturing, ontwikkeld door Han’s Laser. In combinatie met Bosch-Rexroth servo-aandrijvingen staat dit garant voor voor een hoge nauwkeurigheid, dynamiek en overdrachtsprestaties.

Dit in combinatie met de zelf ontwikkelde laserbron en snijkop, zorgen voor vele intelligente.

Hoogwaardige componenten

De machine is opgebouwd uit hoogwaardige A-merk componenten:
Güdel (Zwitserland) tandheugels, Bosch Rexroth (Duitsland) servo-motoren en drives en HIWIN (Duitsland) lineaire geleidingen.
Dit garandeert maximale precisie, betrouwbaarheid en een lange levensduur.

Intelligente snijkop

De intelligente snijkoppen van Han’s Focus tillen het lasersnijden naar een hoger niveau. Dankzij automatische hoogte-, focus- en gasdrukregeling passen de koppen continu de snijparameters aan op basis van materiaaltype, dikte en snijsnelheid. Dit resulteert in constante snijkwaliteit, minimaal nabewerken en hogere doorsnijd-efficiëntie. Door de slimme sensoren en besturing werken de koppen nauwkeurig, snel en met minder verspilling — ideaal voor veeleisende productieomgevingen.

Multi-module lasersnijbron

De multi-module fiber lasersnijbronnen van Han’s combineren meerdere laserunits tot één krachtig en modulair systeem. Hierdoor zijn ze flexibel schaalbaar, leveren ze hoge totale snij-output en blijven ze stabiel en efficiënt bij intensief gebruik. Perfect voor toepassingen waar snelheid, continuïteit en betrouwbaarheid centraal staan.

Klemming

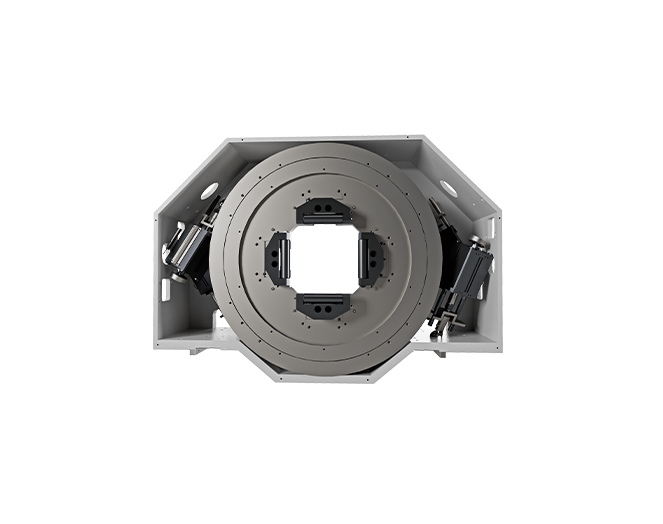

Onze pneumatisch aangedreven klauwplaat combineert vier zelfcentrerende klauwrollen met een gekoppelde grijpermechaniek voor optimale grip. De invoer- en vaste klauwplaathouders zijn robuust uitgevoerd in gelaste plaatconstructie. Dankzij hogetemperatuurgloeien, ruwbewerking, trillingsontspanning en hoogprecisiebewerking biedt de klauwplaat uitzonderlijke stijfheid, laag gewicht en uitstekende dynamische prestaties.

Achterklem

De achterklauwplaat is uitgerust met een efficiënt uitlaatsysteem en uitstekende interne afdichting. Door voor- en achterafzuiging worden hete gassen effectief uit de buis afgevoerd, waardoor thermische vervorming wordt voorkomen, snijstof wordt verminderd en de werkomgeving verbetert. Daarnaast is de klauwplaat voorzien van herkenning van buisafmetingen met bijbehorende sensoren voor een nauwkeurige en betrouwbare werking.

Supports

De zwevende ondersteuning is uitgevoerd met een X-as voorzien van tandheugel- en lineaire geleiding voor een betrouwbare en soepele beweging. De servogestuurde hulpondersteuning beweegt automatisch omhoog en omlaag, zorgt voor optimale ondersteuning, voorkomt doorbuigen van de buis en verhoogt de bewerkingsnauwkeurigheid.

Opties

Verhoog de productiviteit en precisie van uw PD Series buislasersnijmachine met deze strategische upgrades.

  • Bevel snijkop Ontwikkeld met volledig eigen intellectueel eigendom, staat garant voor uitstekende prestaties en betrouwbare, tijdige service en onderhoud. Het systeem maakt nauwkeurig bevel snijden en naadloos aansluiten mogelijk, perfect afgestemd op de hoge laseisen van high-end staalconstructies.

  • Lasnaad detectie Detecteert lasnaden van buizen voor optimale positionering van de lasnaad in het product.

  • Interne slak- en gruispreventie Dit systeem zorgt ervoor dat vrijkomend snijgruis tijdens het lasersnijden actief wordt afgevoerd, waardoor vervuiling van de binnenwand van de buis wordt voorkomen en een schone snijkwaliteit wordt gegarandeerd.

  • Semi-automatische materiaaltoevoer Bescherm kwetsbare materialen zoals RVS en aluminium. Deze module voorkomt beschadigingen aan de onderzijde van de plaat tijdens het laadproces, zodat u altijd een onberispelijke finish levert.

  • Bundellader Het laadsysteem werkt volledig automatisch: bundels buizen worden in het magazijn geplaatst en het systeem verzorgt zelfstandig het laden, aanvoeren en positioneren tot aan de klempositie op de draaitafel. De gesneden werkstukken schuiven direct door naar het afvoerframe. Dankzij de lengte-detectie op de invoerband wordt gegarandeerd dat de aanvoerklem exact de juiste positie bereikt voor een nauwkeurige en betrouwbare kleming.

Automatisering

Voor elke behoefte bieden wij een passende automatiseringsoplossing, zowel voor het vol automatisch beladen als het semi automatisch beladen van een machine hebben we mogelijkheden tot het ontladen van diverse lengtes, dit maakt dat de machine volledig autonoom kan werken.

Model P6010D P6018D P6026D P8018D P8026D P10018D P10026D P12026D
Bewerkingsbereik Ø 10-110mm / □ 10-110mm Ø 20-180mm / □ 20-180mm Ø 20-260mm / □ 20-260mm Ø 20-180mm / □ 20-180mm Ø 20-260mm / □ 20-260mm Ø 20-180mm / □ 20-180mm Ø 20-260mm / □ 20-260mm Ø 20-260mm / □ 20-260mm
Max. pos. sneldheid van de as (X/Y) 120 m/min 120 m/min 120 m/min 120 m/min 120 m/min 120 m/min 120 m/min 120 m/min
Max. rotatie snelheid van as (A/B) 150 r/min 120 r/min 120 r/min 120 r/min 120 r/min 120 r/min 120 r/min 120 r/min
Precisie 0,05 mm 0,05 mm 0,05 mm 0,05 mm 0,05 mm 0,05 mm 0,05 mm 0,05 mm
Herhaling 0,03 mm 0,03 mm 0,025mm 0,03 mm 0,025mm 0,03 mm 0,025mm 0,025mm
Max. buis gewicht 150kg 200kg 500kg 200kg 500kg 200kg 500kg 500kg
Automatische laad lengtes 3 - 6,2 m 3 - 6,2 m 3 - 6,2 m 4 - 8,2 m 4 - 8,2 m 5 - 10,2 m 5 - 10,2 m 6 - 12,2 m
Max. ontlaad lengte 4 m 4 m 4 m 4 m 4 m 4 m 4 m 4 m

Gebruikte componenten kunnen afwijken, afhankelijk van het exacte model en de beschikbaarheid van de componenten, alternatieve zijn van gelijke kwaliteit.
