TX Series

Flexibel inzetbaar voor het verwerken van zware buizen en profielen

Beschikbaar invoer: 12200mm

Beschikbaar vermogen: 2kW/3kW/4kW/6kW

De TX-serie buislasersnijmachine is ideaal voor het snijden van koolstofstaal, roestvast staal en aluminiumlegeringen in vierkante, ronde en ovale vormen. Met professionele snelheid, hoge precisie en kostenefficiëntie is dit de perfecte keuze voor de metaalbuizenverwerkende industrie die actief is in het grotere en zwaardere bereik.

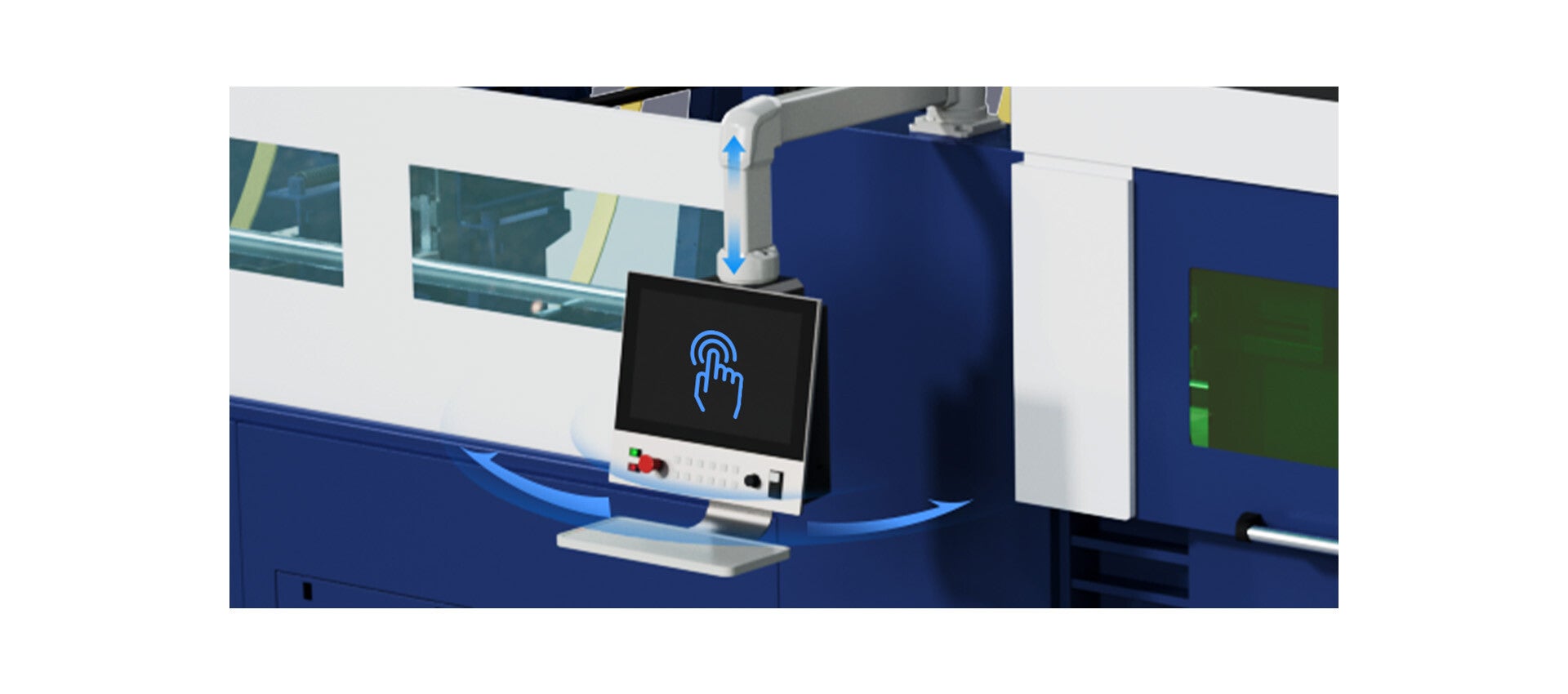

Han's Laser CNC systeem

Dit systeem is uitgerust met een high-end CNC-besturing, ontwikkeld door Han’s Laser. In combinatie met Bosch-Rexroth servo-aandrijvingen staat dit garant voor voor een hoge nauwkeurigheid, dynamiek en overdrachtsprestaties.

Dit in combinatie met de zelf ontwikkelde laserbron en snijkop, zorgen voor vele intelligente.

Hoogwaardige componenten

De machine is opgebouwd uit hoogwaardige A-merk componenten:
Güdel (Zwitserland) tandheugels, Bosch Rexroth (Duitsland) servo-motoren en drives en HIWIN (Duitsland) lineaire geleidingen.
Dit garandeert maximale precisie, betrouwbaarheid en een lange levensduur.

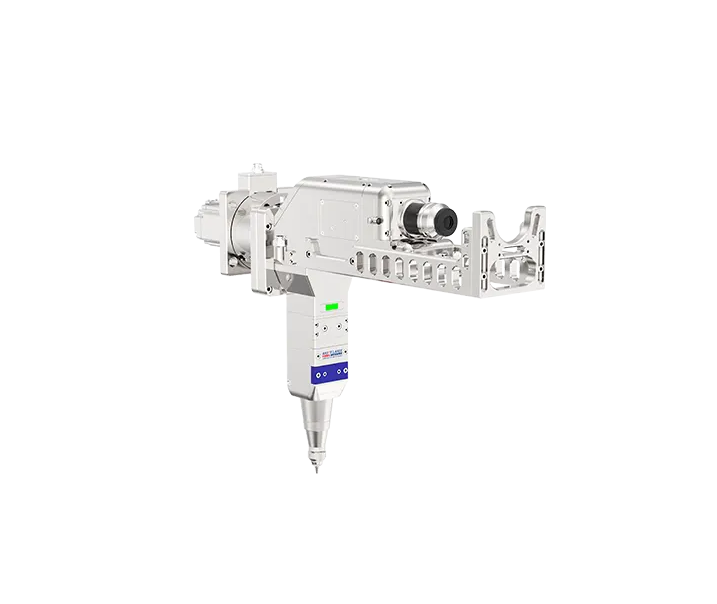

Intelligente snijkop

De door Han's Laser ontwikkelde snijkop is uitgerust met een capacitieve sensor die zorgt voor uiterst nauwkeurige detectie en een stabiele, snelle respons. Het aandrijfsysteem bestaat uit lineaire X/Y/Z-assen en roterende A/B-assen, aangestuurd door servomotoren met hoog koppel voor snelle, nauwkeurige en betrouwbare bewegingscontrole.

Multi-module lasersnijbron

De multi-module fiber lasersnijbronnen van Han’s combineren meerdere laserunits tot één krachtig en modulair systeem. Hierdoor zijn ze flexibel schaalbaar, leveren ze hoge totale snij-output en blijven ze stabiel en efficiënt bij intensief gebruik. Perfect voor toepassingen waar snelheid, continuïteit en betrouwbaarheid centraal staan.

Frame

Een stijve, stabiele en betrouwbare machineconstructie die geschikt is voor het laden, snijden en ontladen van buizen tot 12 meter. Dankzij de robuuste opbouw blijft de nauwkeurigheid van de machine langdurig behouden. Het gebruik van een precisie-tandheugel, tandwieloverbrenging en rol-lineaire geleidingen garandeert een uiterst nauwkeurige en soepele beweging.

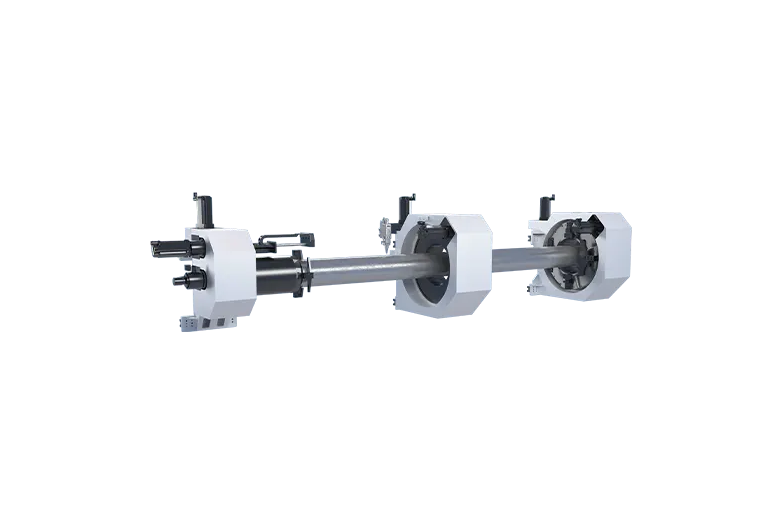

Geen restlengte

De snijkop kan door de middelste klauwplaat heen bewegen en in de tegenovergestelde richting snijden, waardoor daadwerkelijk nul restmateriaal wordt gerealiseerd. De volledig geïntegreerde klauwplaten zorgen ervoor dat de middenklauwplaat en de afvoerklauwplaat in één systeem zijn gecombineerd. Hierdoor kan moeiteloos worden gewisseld tussen grote en kleine buizen, zonder dat klauwen hoeven te worden vervangen

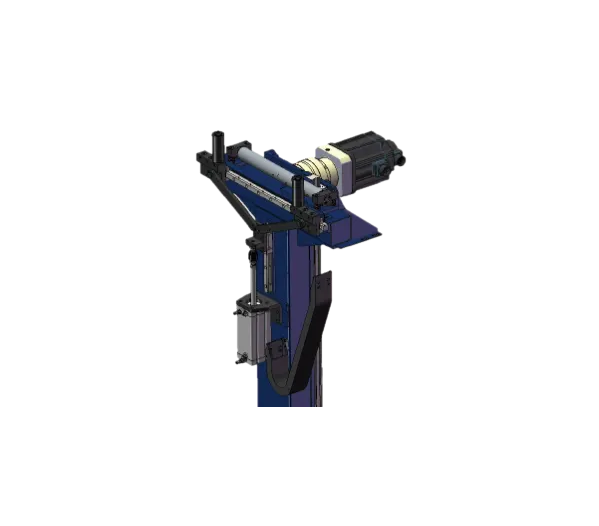

Support

Het ondersteuningssysteem is voorzien van een centreerfunctie en volgt de buis continu tijdens het draaien. Het beweegt automatisch omhoog en omlaag voor optimale ondersteuning, voorkomt doorbuigen van de buis en waarborgt een constante snijnauwkeurigheid.

Opties

Verhoog de productiviteit en precisie van uw TX Series buislasersnijmachine met deze strategische upgrades.

  • Bevel snijkop Ontwikkeld met volledig eigen intellectueel eigendom, staat garant voor uitstekende prestaties en betrouwbare, tijdige service en onderhoud. Het systeem maakt nauwkeurig bevel snijden en naadloos aansluiten mogelijk, perfect afgestemd op de hoge laseisen van high-end staalconstructies.

  • Lasnaad detectie Detecteert lasnaden van buizen voor optimale positionering van de lasnaad in het product.

  • Interne slak- en gruispreventie Dit systeem zorgt ervoor dat vrijkomend snijgruis tijdens het lasersnijden actief wordt afgevoerd, waardoor vervuiling van de binnenwand van de buis wordt voorkomen en een schone snijkwaliteit wordt gegarandeerd.

  • Semi-automatische materiaaltoevoer Bescherm kwetsbare materialen zoals RVS en aluminium. Deze module voorkomt beschadigingen aan de onderzijde van de plaat tijdens het laadproces, zodat u altijd een onberispelijke finish levert.

  • Bundellader Het laadsysteem werkt volledig automatisch: bundels buizen worden in het magazijn geplaatst en het systeem verzorgt zelfstandig het laden, aanvoeren en positioneren tot aan de klempositie op de draaitafel. De gesneden werkstukken schuiven direct door naar het afvoerframe. Dankzij de lengte-detectie op de invoerband wordt gegarandeerd dat de aanvoerklem exact de juiste positie bereikt voor een nauwkeurige en betrouwbare kleming.
  • Vier chuck systeem Het systeem kan materiaal in elk gewenst gebied binnen het bereik automatisch ontladen, buiten het werkgebied van de operator. Dankzij de wisselwerking tussen vier klauwplaten en meerdere klemmethoden wordt flexibel gesneden met minimale reststukken en in de praktijk zelfs nul afval

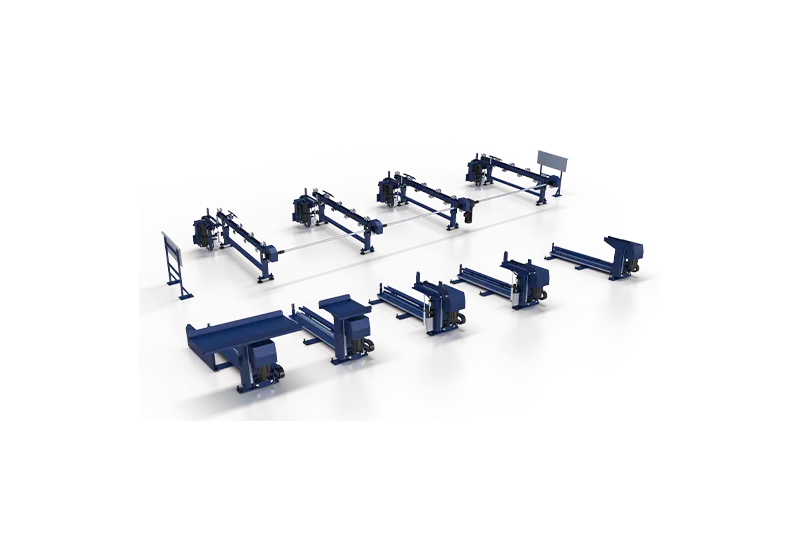

Automatisering

Voor elke behoefte bieden wij een passende automatiseringsoplossing, zowel voor het semi automatisch beladen van een machine hebben we mogelijkheden tot het ontladen van diverse lengtes, dit maakt dat de machine volledig autonoom kan werken.

Model TX12036T TX12050T TX12066F
Bewerkingsbereik Ø 40-360mm / □ 40-350mm Ø 50-500mm / □ 50-500mm Ø 80-660mm / □ 80-450mm
Max. pos. sneldheid van de as (X/Y) 60 m/min 60 m/min 40 m/min
Max. rotatie snelheid van as (A/B) 80 r/min 40 r/min 30 r/min
Precisie 0,05 mm 0,05 mm 0,01 mm
Herhaling 0,05 mm 0,05 mm 0,01 mm
Max. buis gewicht 1200kg 2000kg 2500kg
Automatische laad lengtes 11,8 - 12,1 m 11,8 - 12,1 m 11,8 - 12,1 m
Max. ontlaad lengte 6 m / 12 m 6 m / 12 m 12 m

Gebruikte componenten kunnen afwijken, afhankelijk van het exacte model en de beschikbaarheid van de componenten, alternatieve zijn van gelijke kwaliteit.
