SLU Series
Hoogefficiënt automatisch be- en ontlaadsysteem
Beschikbaar formaat: 3015
De SLU-serie biedt een volledig geautomatiseerd systeem voor het oppakken, laden, bewerken en lossen van platen, met een uitstekende kosten-efficiëntie. Ontwikkeld voor maximale productiviteit, lage operationele kosten en eenvoudige bediening, stroomlijnt dit systeem het volledige productieproces terwijl arbeidskosten en uitgaven aanzienlijk worden verlaagd.

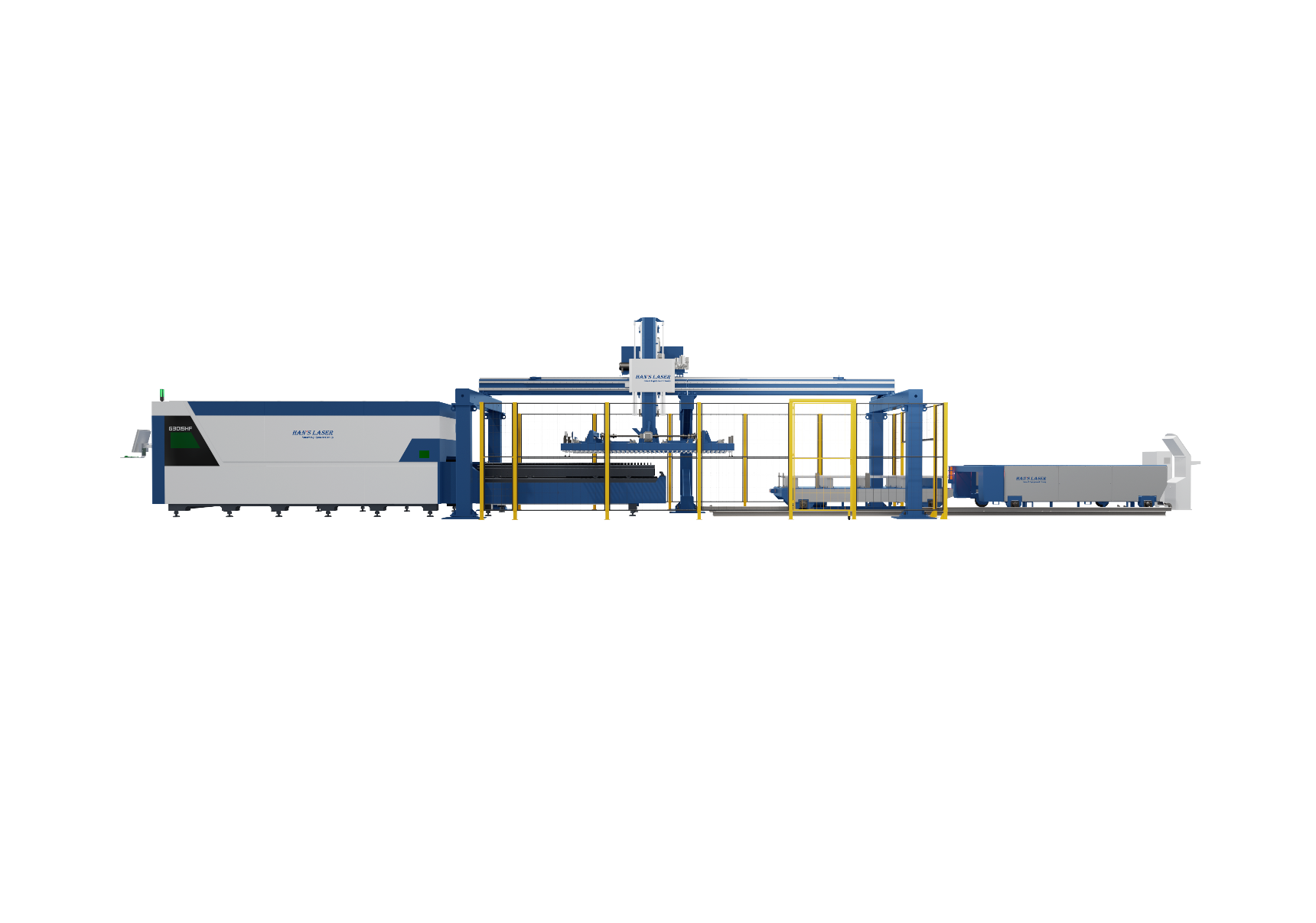

Hoofd componenten
Het geautomatiseerde laad- en lossysteem bestaat uit een C-vormige steunconstructie, een geïntegreerd laad- en losapparaat, elektronische hoog- en laagtransportwagens en een geavanceerd besturingssysteem. De C-vormige steunen vormen de basis voor de assemblagelijn, terwijl de vacuümzuignap het snel en nauwkeurig oppakken van platen mogelijk maakt. De dwarsbalk rijdt soepel over de lijn, en het vorkmechanisme zorgt voor efficiënt en veilig lossen van de materialen. Dit systeem optimaliseert het productieproces, verhoogt de snelheid en vermindert arbeidsintensiteit.
C-vormige steun
De belangrijkste bewerkingscomponenten, zoals de dwarsbalk van de C-vormige steun, zijn opgebouwd uit gelaste profielen. Het productieproces omvat lassen, voorbewerking, vibratie-spanningsontlasting en precisiebewerking, waardoor interne spanningen door het lassen en bewerken effectief worden verminderd. Dit resulteert in een uitzonderlijk stabiele en betrouwbare C-vormige steunconstructie, die zorgt voor nauwkeurige en consistente prestaties van de automatisering.
Toevoer mechanisme
Het geïntegreerde laad- en losmechanisme is opgebouwd uit een gelast frame met geleidings- en aandrijfsystemen, voorzien van vacuümzuignappen die individueel via magneetventielen worden aangestuurd voor flexibel en nauwkeurig oppakken van platen. Het kamvormige vorkmechanisme tilt afgewerkte of restmaterialen uit de werkbankopeningen via horizontale inschuiving en plaatst deze op sorteertrolleys. Tegelijkertijd maakt het systeem verticale en horizontale bewegingen mogelijk voor precies en efficiënt materiaaltransport.
Dankzij de dubbele functie van automatisch laden en lossen werkt het systeem snel, betrouwbaar en veilig, waarbij de vacuümzuignappen de grondstoffen en platen opnemen en het sparsely-designed vorkmechanisme de materialen gecontroleerd lost, waardoor productiviteit en veiligheid optimaal worden gegarandeerd.
Pel-systeem en dikte meting
Het systeem beschikt over een gevoelige diktemeting en nauwkeurige laagregistratie, waardoor plaat voor plaat correct wordt verwerkt. Dit voorkomt foute snedes en garandeert een stabiel en betrouwbaar productieproces, zelfs bij hoge productiesnelheden.
| Model | SLU-3015 |
|---|---|
| Max. laadafmetingen | 3000 mm x 1500 mmx 5 mm |
| Belaad snelheid | 40 m/min |
| Hefsnelheid | 8 m/min |
| Maximale gewicht op shuttles | 4 Ton |
| Snelheid van de shuttles | 20 m/min |
| Maximale hijsgewicht | 180kg |
Gebruikte componenten kunnen afwijken, afhankelijk van het exacte model en de beschikbaarheid van de componenten, alternatieve zijn van gelijke kwaliteit.
