TD Series

Hogesnelheids-, precisie- en all-round buislasersnijden voor alle buisvormen, met industriële kostenefficiëntie

Beschikbaar invoer: 6200mm/10200mm/12200mm

Beschikbaar vermogen: 2kW/3kW/4kW/6kW

De TD-serie is een krachtige CNC-buislasersnijmachine die voldoet aan internationale normen. Uitgerust met IPG- of Han’s-laserbronnen en hoogwaardige transmissiecomponenten zoals tandheugel- en lineaire geleidingen, snijdt deze machine moeiteloos buizen van koolstofstaal, roestvast staal en aluminiumlegeringen in ronde, vierkante en ovale vormen. De TD-serie combineert professionele snijsnelheid en hoge nauwkeurigheid met een uitstekende kostenefficiëntie en is daarmee ideaal voor industriële buisverwerking.

Han's Laser CNC systeem

Dit systeem is uitgerust met een high-end CNC-besturing, ontwikkeld door Han’s Laser. In combinatie met Bosch-Rexroth servo-aandrijvingen staat dit garant voor voor een hoge nauwkeurigheid, dynamiek en overdrachtsprestaties.

Dit in combinatie met de zelf ontwikkelde laserbron en snijkop, zorgen voor vele intelligente.

Hoogwaardige componenten

De machine is opgebouwd uit hoogwaardige A-merk componenten:
Güdel (Zwitserland) tandheugels, Bosch Rexroth (Duitsland) servo-motoren en drives en HIWIN (Duitsland) lineaire geleidingen.
Dit garandeert maximale precisie, betrouwbaarheid en een lange levensduur.

Intelligente snijkop

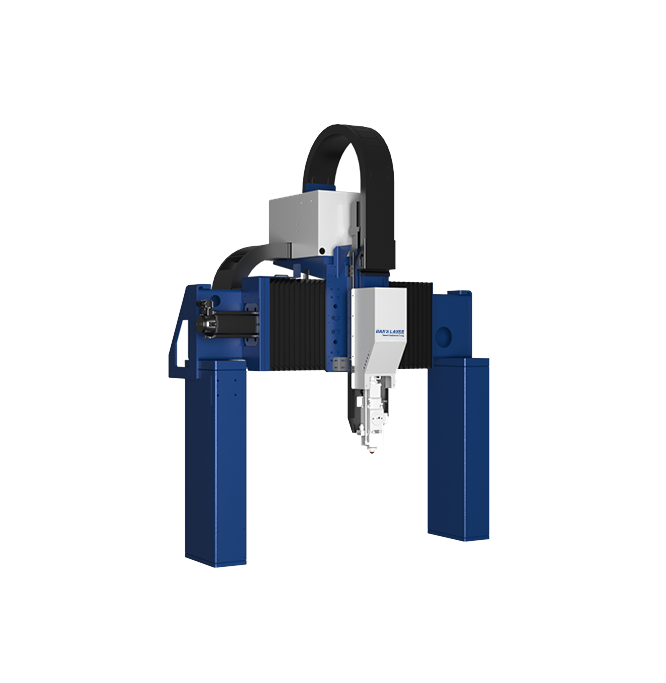

De door Han's Laser ontwikkelde snijkop is uitgerust met een capacitieve sensor die zorgt voor uiterst nauwkeurige detectie en een stabiele, snelle respons. Het aandrijfsysteem bestaat uit lineaire X/Y/Z-assen en roterende A/B-assen, aangestuurd door servomotoren met hoog koppel voor snelle, nauwkeurige en betrouwbare bewegingscontrole.

Multi-module lasersnijbron

De multi-module fiber lasersnijbronnen van Han’s combineren meerdere laserunits tot één krachtig en modulair systeem. Hierdoor zijn ze flexibel schaalbaar, leveren ze hoge totale snij-output en blijven ze stabiel en efficiënt bij intensief gebruik. Perfect voor toepassingen waar snelheid, continuïteit en betrouwbaarheid centraal staan.

Klemming

De vierklauw-rol pneumatische klauwplaat is voorzien van een geïntegreerd klem- en grijpsysteem met automatische zelfcentrering. De aanvoer- en vaste klauwplaatzittingen zijn uitgevoerd in een gelaste plaatconstructie die spanningsarm is gemaakt door hoogtemperatuurgloeien, voorbewerking, trillingsveroudering en nauwkeurige nabewerking. Dit resulteert in een hoge stijfheid, een lichtgewicht ontwerp en uitstekende dynamische prestaties.

Achterklem

Het interieur van de buis en het snijgebied zijn voorzien van een negatief-druk afzuigsysteem, dat een uitstekende stofafvoer biedt en zorgt voor een schone, milieuvriendelijke werkomgeving.

Frame

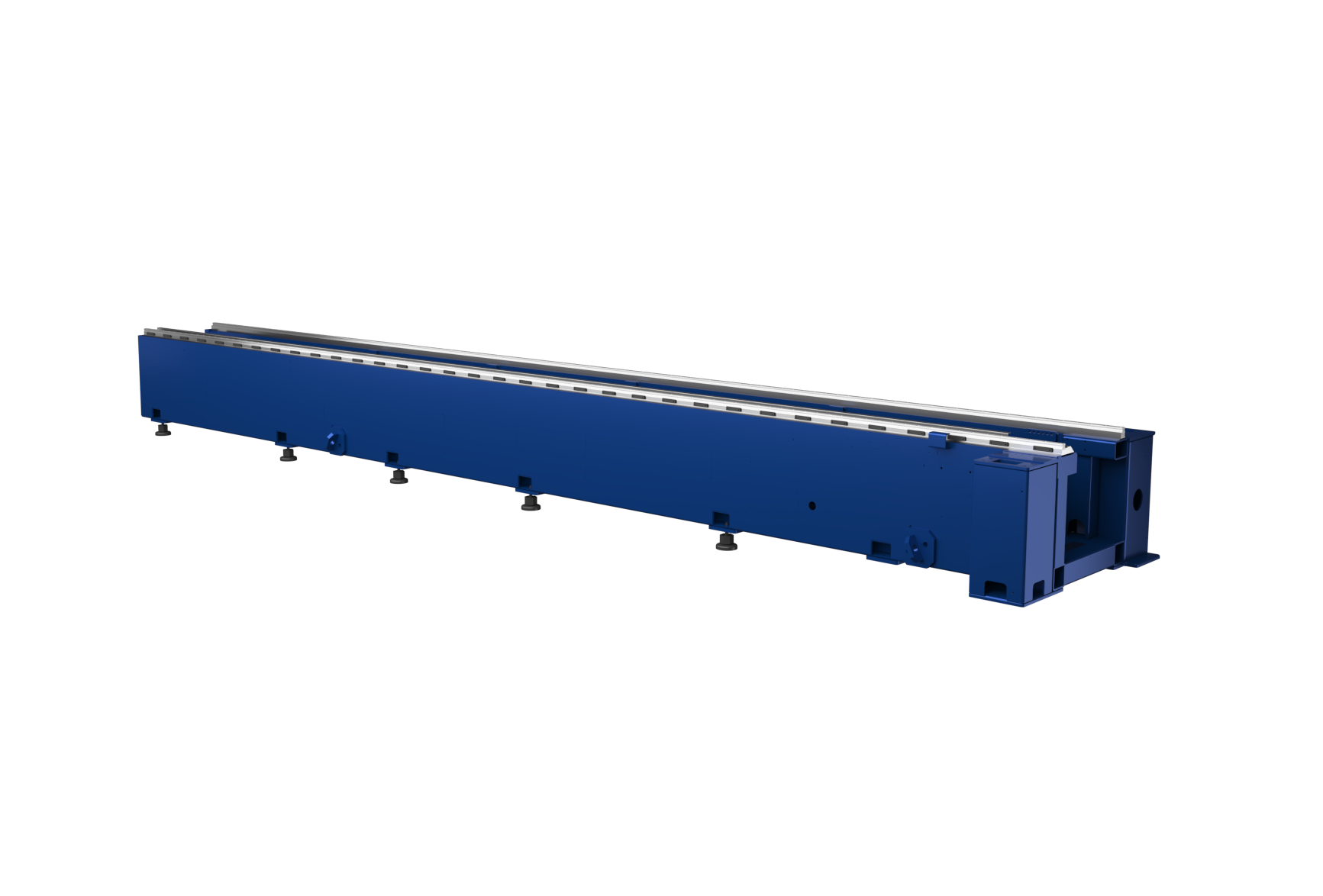

De machine is uitgevoerd in een horizontale configuratie en voorzien van een hoogwaardig tandheugel- en lineair geleidingssysteem voor een stabiele en nauwkeurige aandrijving. Dankzij de geïntegreerde ontlaadinrichting wordt de productie-efficiëntie aanzienlijk verhoogd.

Het machinebed bestaat uit een gelaste constructie die spanningsarm is gemaakt door middel van gloeien, voorbewerking en trillingsveroudering om restspanningen volledig te elimineren. De daaropvolgende nabewerking garandeert een hoge stijfheid, maximale precisie en langdurige stabiliteit.

Opties

Verhoog de productiviteit en precisie van uw TD Series buislasersnijmachine met deze strategische upgrades.

  • Bevel snijkop Ontwikkeld met volledig eigen intellectueel eigendom, staat garant voor uitstekende prestaties en betrouwbare, tijdige service en onderhoud. Het systeem maakt nauwkeurig bevel snijden en naadloos aansluiten mogelijk, perfect afgestemd op de hoge laseisen van high-end staalconstructies.

  • Lasnaad detectie Detecteert lasnaden van buizen voor optimale positionering van de lasnaad in het product.

  • Interne slak- en gruispreventie Dit systeem zorgt ervoor dat vrijkomend snijgruis tijdens het lasersnijden actief wordt afgevoerd, waardoor vervuiling van de binnenwand van de buis wordt voorkomen en een schone snijkwaliteit wordt gegarandeerd.

  • Semi-automatische materiaaltoevoer Bescherm kwetsbare materialen zoals RVS en aluminium. Deze module voorkomt beschadigingen aan de onderzijde van de plaat tijdens het laadproces, zodat u altijd een onberispelijke finish levert.

  • Bundellader Het laadsysteem werkt volledig automatisch: bundels buizen worden in het magazijn geplaatst en het systeem verzorgt zelfstandig het laden, aanvoeren en positioneren tot aan de klempositie op de draaitafel. De gesneden werkstukken schuiven direct door naar het afvoerframe. Dankzij de lengte-detectie op de invoerband wordt gegarandeerd dat de aanvoerklem exact de juiste positie bereikt voor een nauwkeurige en betrouwbare kleming.
  • Drie chuck systeem Het toevoegen van een derde chuck aan de ontlaadzijde zorgt er voor dat er gesneden kan worden zonder restlengte, omdat deze chuck de buis kan overnemen.

Automatisering

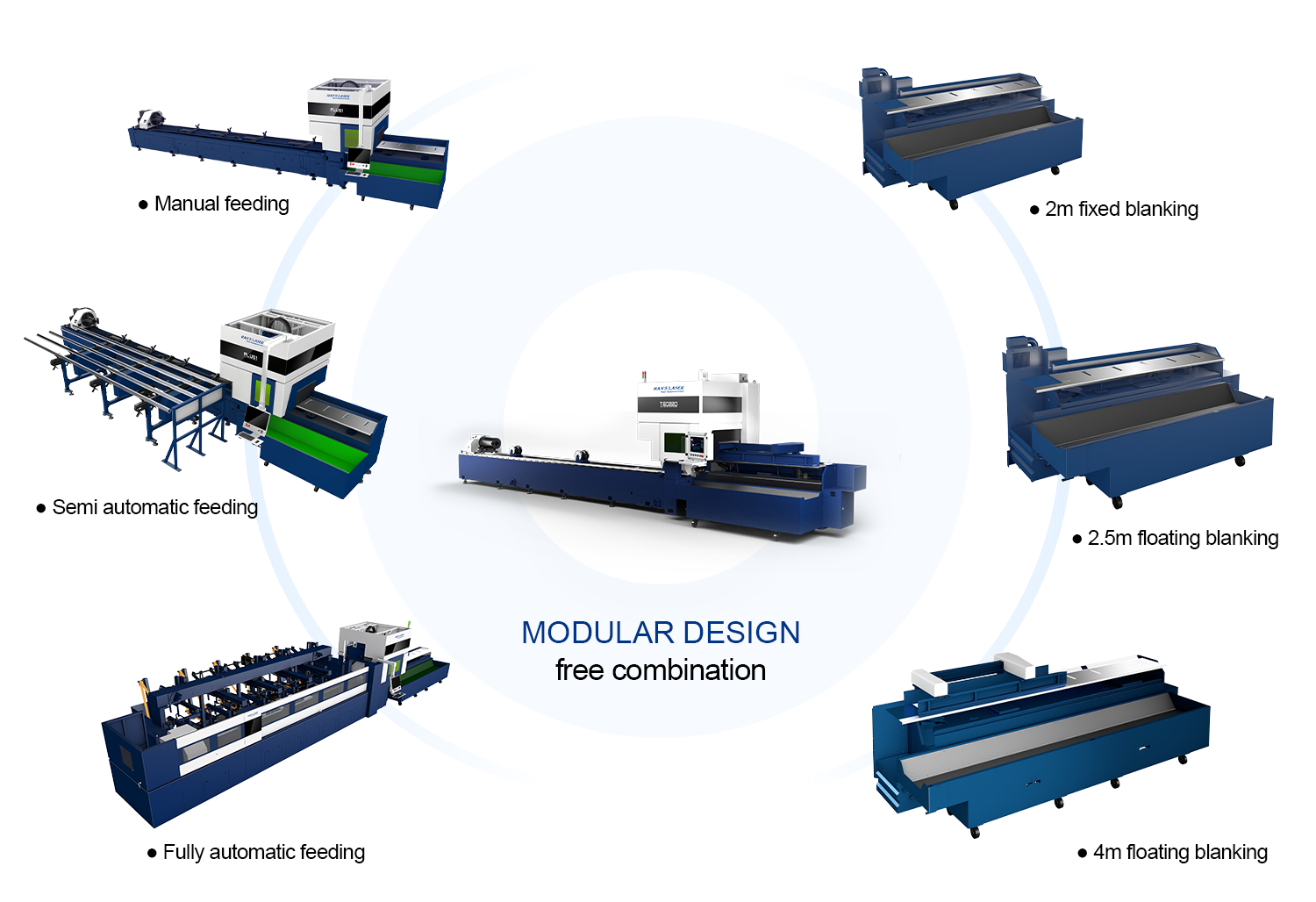

Voor elke behoefte bieden wij een passende automatiseringsoplossing, zowel voor het vol automatisch beladen als het semi automatisch beladen van een machine hebben we mogelijkheden tot het ontladen van diverse lengtes, dit maakt dat de machine volledig autonoom kan werken.

Model T6016D T6022D T6033D T10025D T12033D T12035D
Bewerkingsbereik Ø 20-160mm / □ 20-120mm Ø 15-220mm / □ 15-150mm Ø 15-330mm / □ 15-230mm Ø 20-250mm / □ 20-200mm Ø 15-330mm / □ 15-230mm Ø 20-350mm / □ 20-260mm
Max. pos. sneldheid van de as (X/Y) 100 m/min 100 m/min 100 m/min 100 m/min 100 m/min 100 m/min
Max. rotatie snelheid van as (A/B) 100 r/min 100 r/min 90 r/min 100 r/min 90 r/min 100 r/min
Precisie 0,05 mm 0,05 mm 0,05 mm 0,05 mm 0,05 mm 0,05 mm
Herhaling 0,03 mm 0,03 mm 0,03 mm 0,03 mm 0,03 mm 0,03 mm
Max. buis gewicht 100kg 150kg 300kg 200kg 500kg 500kg
Automatische laad lengtes 3 - 6,2 m 3 - 6,2 m 3 - 6,2 m 5 - 10,2 m 6 - 12 m 6 - 12,2 m
Max. ontlaad lengte 2 m 2 m 2 m 2 m 2 m 4 m

Gebruikte componenten kunnen afwijken, afhankelijk van het exacte model en de beschikbaarheid van de componenten, alternatieve zijn van gelijke kwaliteit.
