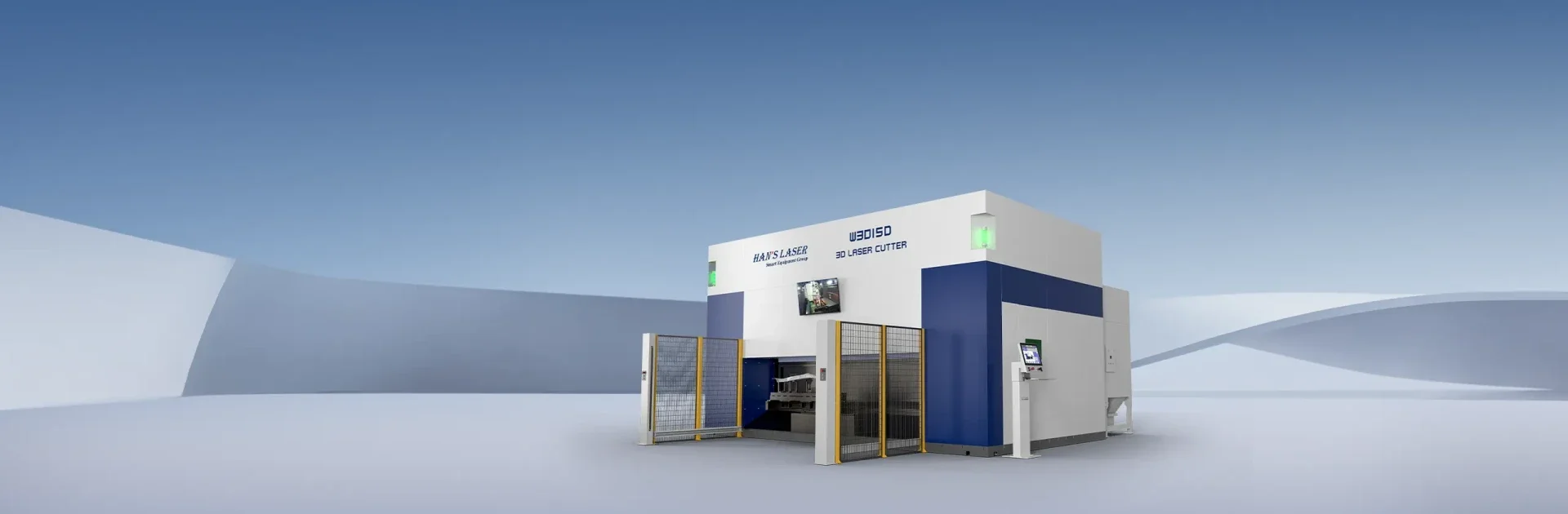

WD Series
Hoogproductieve 5-assige 3D lasersnijmachine
Beschikbaar formaat: 3015/3122/4025
Beschikbaar vermogen: 3kW/4kW/6kW
De WD-serie is een snelle 5-assige 3D lasersnijmachine met een bewegende portaalconstructie. Dit is een high-end oplossing voor het uiterst efficiënt snijden van thermovormde 3D-delen en complexe 3D-werkstukken.
De machine is geschikt voor het bewerken van hoogsterktestaal, koolstofstaal, RVS, titaniumlegeringen, aluminium en andere materialen.
Bosch-Rexroth CNC systeem
Dit systeem is uitgerust met een toonaangevende CNC-besturing, gezamenlijk ontwikkeld door Han’s Laser en Bosch-Rexroth. In combinatie met Bosch-Rexroth servo-aandrijvingen staat dit garant voor maximale nauwkeurigheid, dynamiek en overdrachtsprestaties.
Dankzij bijna 20 jaar ervaring aan de top van de lasersnijtechnologie heeft Han’s Laser hiermee een uiterst efficiënte, betrouwbare en professionele totaaloplossing voor industriële laserbewerking gerealiseerd.
Hoogwaardige componenten
De machine is opgebouwd uit hoogwaardige A-merk componenten:
Güdel (Zwitserland) tandheugels, Bosch Rexroth (Duitsland) servo-motoren en drives en HIWIN (Duitsland) lineaire geleidingen.
Dit garandeert maximale precisie, betrouwbaarheid en een lange levensduur.
Han's 3D snijkop
De compacte, lichte en krachtige snijkop is uitgerust met een geavanceerde anti-botsbeveiliging met A-as bescherming en 360° anti-collision. De gestabiliseerde elektrische slipringtechnologie zorgt voor een hoge storingsbestendigheid en betrouwbare werking. Dankzij de sterk afgedichte W-as stofbescherming gaat de lens aanzienlijk langer mee, zelfs in zware omgevingen, wat de machinebetrouwbaarheid verhoogt en de gebruikskosten verlaagt. De toepassing van storingsarme bekabeling garandeert een stabiele en nauwkeurige werking van de snijkop, ook bij snelle en intensieve bewegingen.
Multi-module lasersnijbron
De multi-module fiber lasersnijbronnen van Han’s combineren meerdere laserunits tot één krachtig en modulair systeem. Hierdoor zijn ze flexibel schaalbaar, leveren ze hoge totale snij-output en blijven ze stabiel en efficiënt bij intensief gebruik. Perfect voor toepassingen waar snelheid, continuïteit en betrouwbaarheid centraal staan.

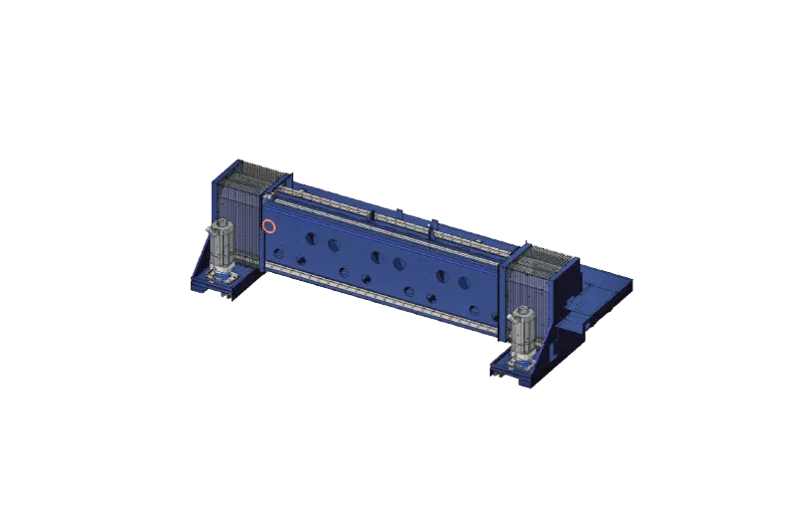

Frame en brug
Dankzij de unieke U-vormige basisconstructie van Han’s Laser heeft het machinebed een zeer grote doorsnede, wat zorgt voor uitstekende stijfheid en stabiliteit.
Het volledige machineontwerp is uitgebreid geanalyseerd en geoptimaliseerd met CAE-software. Na montage is de machine getest op trillingen, modaliteit en statische en dynamische prestaties, gevolgd door een 72-uurs duurtest. Zo wordt een betrouwbare en stabiele werking op lange termijn gegarandeerd.
Lichtgewicht, extra stijve balken verhogen de dynamische prestaties van alle bewegende delen.
Afdichtplaten rondom de stofkappen beschermen de aandrijving tegen vervuiling en zorgen voor langdurige precisie en betrouwbaarheid.

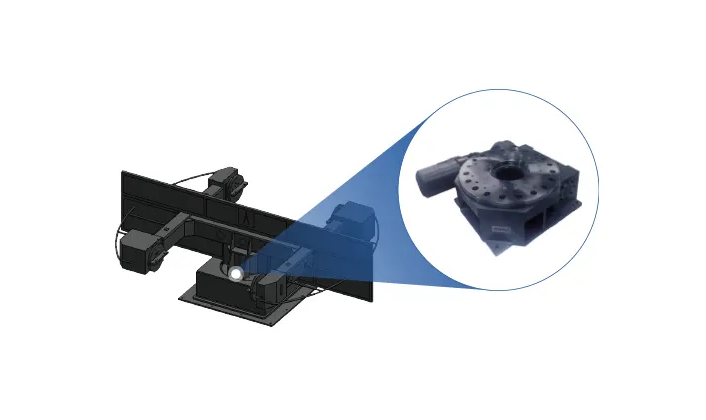

Duplex roterende tafel
Dankzij het wisselen door rotatie wordt een zeer hoge productiviteit bereikt. In het neerlaatgebied van de tafel zorgt een veiligheidslichtscherm voor optimale bescherming van de operator. De tafel is bovendien uitgerust met een Air Line Connection Block en een Aviation Connector, waardoor de klemmen altijd snel, veilig en correct worden aangesloten.
Werkplekvriendelijk ontwerp

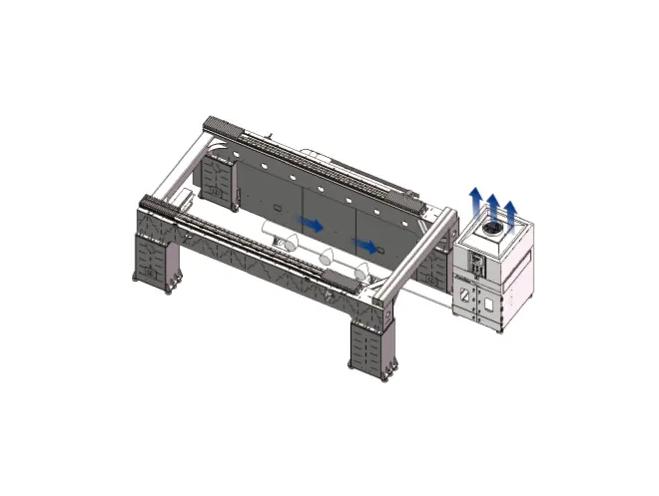

Het hoogcapaciteits afzuigsysteem is direct naast de machinebehuizing geplaatst en via een rechte leiding verbonden met het interne luchtkanaal, zonder bochten die weerstand veroorzaken. Dit garandeert een maximale afzuigprestatie. Zo blijven de kritische precisiecomponenten van de machine beschermd tegen stof, terwijl snijdampen en fijnstof effectief uit de werkruimte worden verwijderd. Het resultaat is een schonere werkomgeving, minder milieubelasting en betere bescherming van de gezondheid van de operator.
Dubbele veiligheidsbescherming

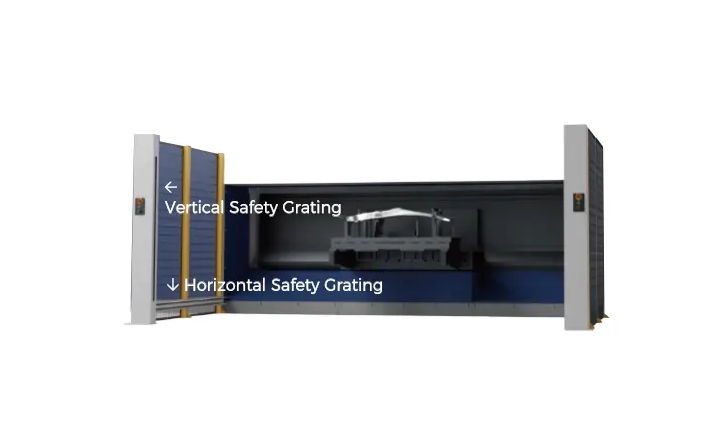

Voor maximale veiligheid van de operator is de machine uitgerust met een veiligheidshekwerk en een veiligheidslichtscherm. Deze combinatie zorgt ervoor dat het laden en lossen van werkstukken altijd veilig en gecontroleerd kan plaatsvinden
| Model | W3015D | W3122D | W4025D |
|---|---|---|---|
| Werkgebied (X*Y*Z) | 3000 mm x 1500 mm x 650 mm | 3100 mm x 2200 mm x 650 mm | 4000 mm x 2500 mm x 650 mm |
| Max. pos. sneldheid van de as (X/Y) | 100 m/min | 100 m/min | 160 m/min |
| Maximale versnelling | 1g | 1g | 1g |
| Precisie | 0,04 mm | 0,04 mm | 0,04 mm |
| Herhaling | 0,03 mm | 0,03 mm | 0,03 mm |
| Rotatie bereik C-as | 360° | 360° | 360° |
| Kantel bereik A-as | ±135° | ±135° | ±135° |
| Wisseltijd roterende tafel | 2,5S | 4,5S | 5,5S |
Gebruikte componenten kunnen afwijken, afhankelijk van het exacte model en de beschikbaarheid van de componenten, alternatieve zijn van gelijke kwaliteit.
