H Series
H‑profiel lasersnijmachine met volledig automatisch laad- en ontlaadsysteem
Beschikbaar invoer: 12000mm
Beschikbaar vermogen: 6kW/12kW/20kW/30kW/40kW/50kW/60kW
De H-serie buislasersnijmachine is ideaal voor het automatisch snijden H-profielen. De snijranden zijn glad en vereisen geen extra schuren of nabewerking. Dankzij de hoge precisie en minimale thermische vervorming is geen nabehandeling nodig.
Han's Laser CNC systeem
Dit systeem is uitgerust met een high-end CNC-besturing, ontwikkeld door Han’s Laser. In combinatie met Bosch-Rexroth servo-aandrijvingen staat dit garant voor voor een hoge nauwkeurigheid, dynamiek en overdrachtsprestaties.
Dit in combinatie met de zelf ontwikkelde laserbron en snijkop, zorgen voor vele intelligente.
Hoogwaardige componenten
De machine is opgebouwd uit hoogwaardige A-merk componenten:
Güdel (Zwitserland) tandheugels, Bosch Rexroth (Duitsland) servo-motoren en drives en HIWIN (Duitsland) lineaire geleidingen.
Dit garandeert maximale precisie, betrouwbaarheid en een lange levensduur.
Intelligente snijkop
De door Han's Laser ontwikkelde snijkop is uitgerust met een capacitieve sensor die zorgt voor uiterst nauwkeurige detectie en een stabiele, snelle respons. Het aandrijfsysteem bestaat uit lineaire X/Y/Z-assen en roterende A/B-assen, aangestuurd door servomotoren met hoog koppel voor snelle, nauwkeurige en betrouwbare bewegingscontrole.
Multi-module lasersnijbron
De multi-module fiber lasersnijbronnen van Han’s combineren meerdere laserunits tot één krachtig en modulair systeem. Hierdoor zijn ze flexibel schaalbaar, leveren ze hoge totale snij-output en blijven ze stabiel en efficiënt bij intensief gebruik. Perfect voor toepassingen waar snelheid, continuïteit en betrouwbaarheid centraal staan.

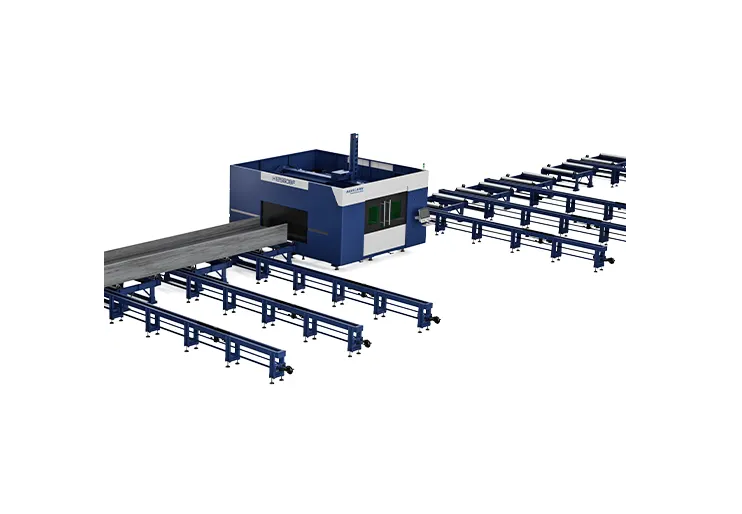

Ongeëvenaarde automatisering
Maximale continuïteit, minimale afhankelijkheid van operators. Dit systeem verzorgt het volledige laad- en losproces volledig automatisch, waardoor uw productieproces stabieler, efficiënter en rendabeler wordt.
-
Volledig automatische belading en ontlading van meerdere H-balken
-
Nul restmateriaal snijden mogelijk op elke positie en bij elke contour
Meer output, minder stilstand, volledige controle.

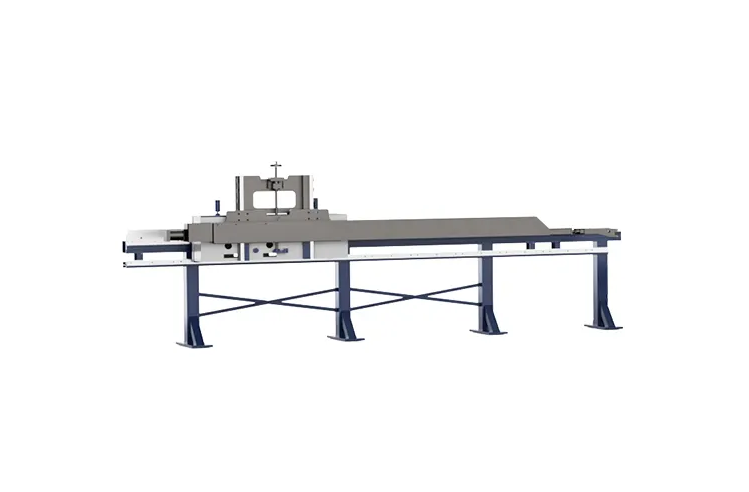

Geavanceerde klemming en servo-aanvoer
De aanvoerklem positioneert zich razendsnel tegen het profielstaal en detecteert automatisch het werkstuk via de geïntegreerde sensor. Vervolgens wordt de H-balk nauwkeurig geklemd en gepositioneerd, zodat maximale precisie en stabiliteit tijdens het snijproces gegarandeerd zijn.
Betrouwbare positionering, constante snijkwaliteit en optimale proceszekerheid.
Optimale Laserveiligheid
De machine beschikt over een volledig afgesloten snijomgeving met extra zware stalen beschermkappen. Dankzij het hoge laserbeschermingsniveau wordt maximale veiligheid gegarandeerd voor operators en productieomgeving.
Veilig produceren, zonder concessies aan prestaties.
Opties
Verhoog de productiviteit en precisie van uw H Series buislasersnijmachine met deze strategische upgrades.
-

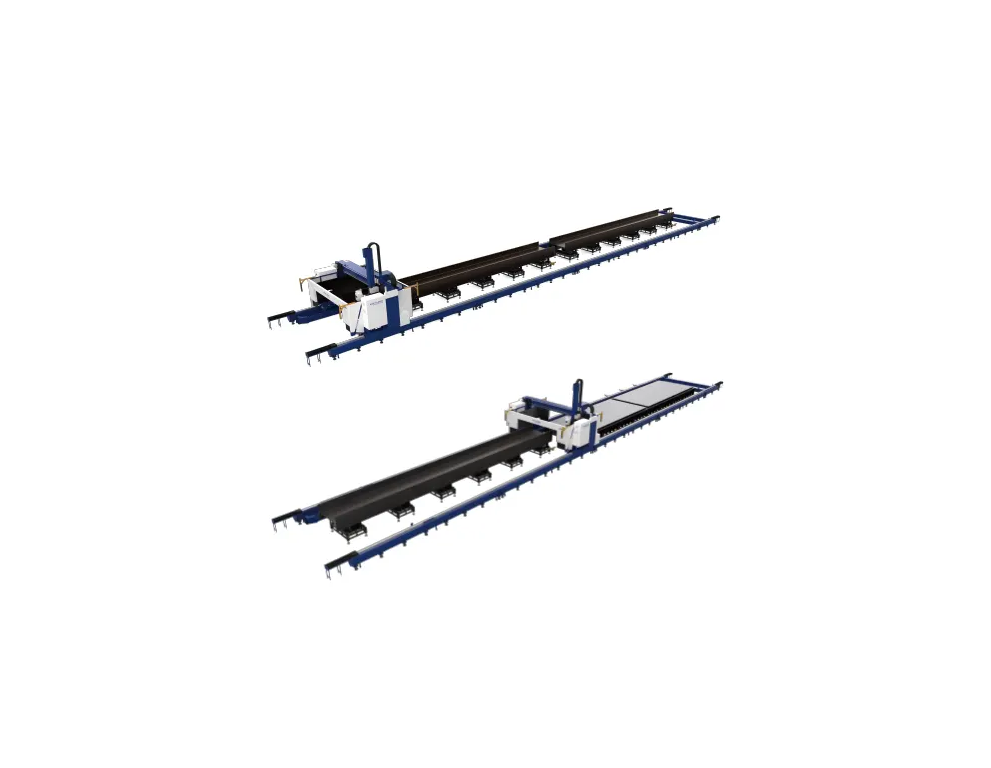

Bewegende snijcabine
Dankzij het slimme twee-positieconcept kan er continu worden doorgewerkt. Terwijl op werkstation 1 wordt gesneden, kan werkstation 2 gelijktijdig worden geladen en gelost.
Het resultaat: minimale wachttijden, maximale bezettingsgraad en een optimaal rendement uit uw machine.
Geschikt voor zowel constructiestaal als plaatbewerking. Deze machine is ontworpen om moeiteloos in te spelen op uiteenlopende productie-eisen.
Eén oplossing, meerdere toepassingen — flexibel, efficiënt en toekomstbestendig.
| Model | H12560BF | H12560LBF |
|---|---|---|
| Bewerkingsbereik | Ø 40-360mm / □ 40-350mm | Ø 50-500mm / □ 50-500mm |
| Max. pos. sneldheid van de as (X/Y) | 60 m/min | 60 m/min |
| Max. rotatie snelheid van as (A/B) | 80 r/min | 40 r/min |
| Precisie | 0,05 mm | 0,05 mm |
| Herhaling | 0,05 mm | 0,05 mm |
| Max. buis gewicht | 1200kg | 2000kg |
| Automatische laad lengtes | 11,8 - 12,1 m | 11,8 - 12,1 m |
| Max. ontlaad lengte | 6 m / 12 m | 6 m / 12 m |
Gebruikte componenten kunnen afwijken, afhankelijk van het exacte model en de beschikbaarheid van de componenten, alternatieve zijn van gelijke kwaliteit.
