HF Series

Bewezen lasersnijmachine met uitgebreide uitrusting

Beschikbaar formaat: 3015/4020/6025/8025/10025/12025/12030

Beschikbaar vermogen: 6kW/12kW/20kW/30kW/40kW/50kW/60kW

De HF-serie, high-speed fiberlasersnijmachines, is een klassiek vlaggenschipproduct van Han’s Laser. De machine is ontwikkeld met focus op lasersnijvermogens van 12 kW en hoger en stabiel snijden van dikke platen, en voldoet moeiteloos aan de eisen van ultra-hoogvermogen snijden tot 30 kW en meer. De HF-serie beschikt over een uitgebreide procesdatabase voor snijden op 12 kW-niveau en hoger, met unieke technologieën zoals nul-seconde doorboren, stabiel snijden van dikke platen, lagedruksnijden en uitzonderlijk schone snijkanten. Daarmee maximaliseert de HF-serie de toegevoegde waarde en productiviteit voor de gebruiker.

Bosch-Rexroth CNC systeem

Dit systeem is uitgerust met een toonaangevende CNC-besturing, gezamenlijk ontwikkeld door Han’s Laser en Bosch-Rexroth. In combinatie met Bosch-Rexroth servo-aandrijvingen staat dit garant voor maximale nauwkeurigheid, dynamiek en overdrachtsprestaties.

Dankzij bijna 20 jaar ervaring aan de top van de lasersnijtechnologie heeft Han’s Laser hiermee een uiterst efficiënte, betrouwbare en professionele totaaloplossing voor industriële laserbewerking gerealiseerd.

Hoogwaardige componenten

De machine is opgebouwd uit hoogwaardige A-merk componenten:
Güdel (Zwitserland) tandheugels, Bosch Rexroth (Duitsland) servo-motoren en drives en HIWIN (Duitsland) lineaire geleidingen.
Dit garandeert maximale precisie, betrouwbaarheid en een lange levensduur.

Intelligente snijkop

De intelligente snijkoppen van Han’s Focus tillen het lasersnijden naar een hoger niveau. Dankzij automatische hoogte-, focus- en gasdrukregeling passen de koppen continu de snijparameters aan op basis van materiaaltype, dikte en snijsnelheid. Dit resulteert in constante snijkwaliteit, minimaal nabewerken en hogere doorsnijd-efficiëntie. Door de slimme sensoren en besturing werken de koppen nauwkeurig, snel en met minder verspilling — ideaal voor veeleisende productieomgevingen.

Multi-module lasersnijbron

De multi-module fiber lasersnijbronnen van Han’s combineren meerdere laserunits tot één krachtig en modulair systeem. Hierdoor zijn ze flexibel schaalbaar, leveren ze hoge totale snij-output en blijven ze stabiel en efficiënt bij intensief gebruik. Perfect voor toepassingen waar snelheid, continuïteit en betrouwbaarheid centraal staan.

Frame en brug

De machinebasis is gelast en gevormd uit koolstofstaal en wordt vervolgens onderworpen aan processen zoals gloeien, ruwbewerking, trillingsontspanning en nabewerking. Dit resulteert in een uiterst stijve en robuuste constructie.

Portaalconstructie van geëxtrudeerd aluminium, tandheugelconstructie op de Z-as, met hoge slagvastheid en uitstekende weerstand tegen vervuiling. De geleideconstructie voorkomt dat de nauwkeurigheid van de geleide-assemblage wordt beïnvloed door een eventuele botsing met de snijkop. Het automatische smeersysteem voorkomt wrijving door gebrek aan smering, verlengt de levensduur van de transmissiecomponenten en garandeert een stabiele bewegingssnelheid en positioneernauwkeurigheid van de machine.

Wisseltafel met dubbel aandrijfsysteem

Door toepassing van een ketting met hoge treksterkte kunnen beide tafels gelijktijdig uit de snijzone worden verplaatst.

Het laden en lossen op de ene tafel heeft geen invloed op de andere tafel, waardoor een constante snijkwaliteit wordt gegarandeerd terwijl de andere tafel wordt geladen of gelost.

Eenvoudig en veilig onderhoud binnen in de machine.

Stabiele machinewerking, ook bij het snijden van dik materiaal.

Opties

Verhoog de productiviteit en precisie van uw HF Series lasersnijmachine met deze strategische upgrades.

  • Automatische Nozzle Wisselaar Bespaar kostbare tijd door de machine zelf de juiste nozzle te laten selecteren bij wisselende materiaaldiktes. Ideaal voor onbemand produceren en kortere insteltijden.

  • Automatische Nozzle Centring Garandeer een constante snijkwaliteit zonder handmatige tussenkomst. De camera-gestuurde centrering zorgt voor een perfecte uitlijning van de laserstraal, wat resulteert in minder braamvorming en minder afval.

  • 3D Snijkop (Bevel Cutting) Breid uw diensten uit met laskantvoorbereidingen. De 3D-kop snijdt onder een hoek, waardoor u V-, Y- en X-naden direct aanbrengt en tijdrovende nabewerking overbodig maakt.

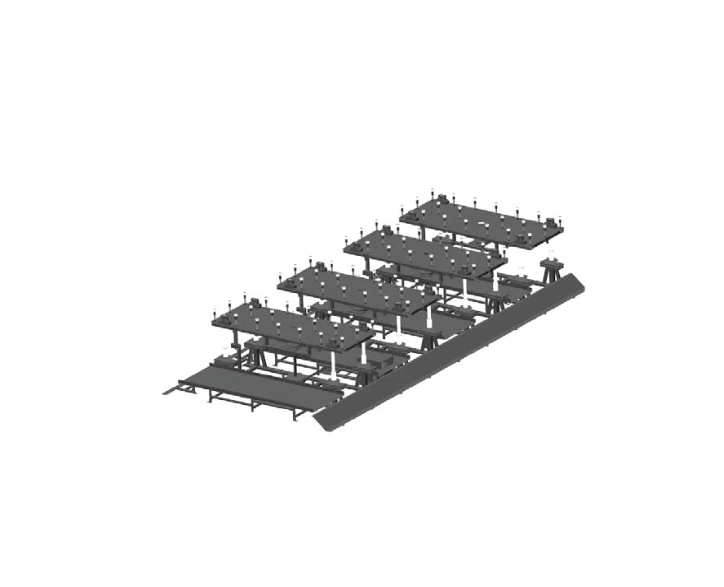

  • Anti-kras Module (Wisseltafel) Bescherm kwetsbare materialen zoals RVS en aluminium. Deze module voorkomt beschadigingen aan de onderzijde van de plaat tijdens het laadproces, zodat u altijd een onberispelijke finish levert.

  • Eagle Eye Snelle nesting in restplaten d.m.v. intelligent vision systeem.

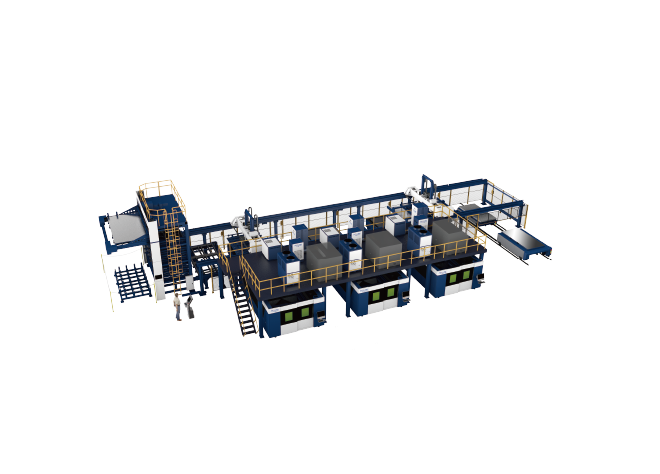

Automatisering

Voor elke behoefte bieden wij een passende automatiseringsoplossing, zowel voor het automatiseren van één machine tot het in lijn automatiseren van meerdere machines, gekoppeld aan een platenmagazijn. Dit in combinatie met de juist opties, zoals een automatisch nozzle wisselaar, maakt dat de machine volledig autonoom kan werken.

Model G3015 HF G4020 HF G6025 HF G8025 HF G10025 HF G12025 HF G12030 HF
Werkgebied 3150 mm x 1620 mm 4100 mm x 2100 mm 6200 mm x 2600 mm 8200 mm x 2600 mm 10100 mm x 2600 mm 12100 mm x 2600 mm 12100 mm x 3100 mm
Max. pos. sneldheid van de as (X/Y) 200 m/min 200 m/min 160 m/min 160 m/min 140 m/min 140 m/min 140 m/min
Maximale versnelling 2,8g 2,8g 2,5g 2,5g 1,5g 1,5g 1,5g
Precisie 0,03 mm 0,03 mm 0,03 mm 0,03 mm 0,05 mm 0,05 mm 0,05 mm
Herhaling 0,02 mm 0,02 mm 0,02 mm 0,02 mm 0,05 mm 0,05 mm 0,05 mm
Maximaal plaatgewicht 2150 kg/tafel 3840 kg/tafel 7200 kg/tafel 9600 kg/tafel 12000 kg/tafel 14100 kg/tafel 16000 kg/tafel

Gebruikte componenten kunnen afwijken, afhankelijk van het exacte model en de beschikbaarheid van de componenten, alternatieve zijn van gelijke kwaliteit.
