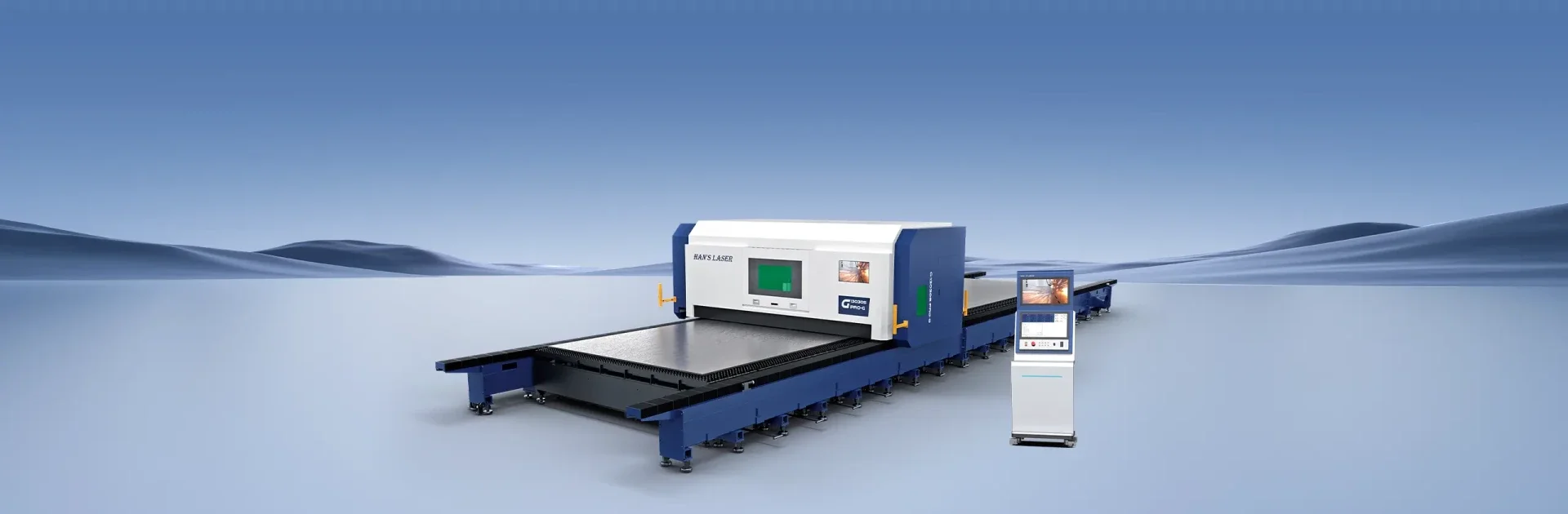

S PRO
Grootformaat lasersnijmachine met lineaire geleidingen, maar kostenefficiënt
Beschikbaar formaat: 6025/8025/13025/26025/30025
Beschikbaar vermogen: 12kW/20kW/30kW/40kW/50kW/60kW
De S Pro-serie high-speed fiberlasersnijmachines vormen Han’s grootformaat, heavy-duty 2D- en 3D-lasersnijoplossing. Met laservermogens tot maar liefst 60 kW en uiterst stabiele prestaties bij het snijden van dikke platen is deze serie speciaal ontworpen voor zowel recht snijden als bevelsnijden van zwaar plaatmateriaal.
Bosch-Rexroth CNC systeem
Dit systeem is uitgerust met een toonaangevende CNC-besturing, gezamenlijk ontwikkeld door Han’s Laser en Bosch-Rexroth. In combinatie met lineaire aandrijvingen staat dit garant voor maximale nauwkeurigheid, snelheid en acceleratie.
Dankzij bijna 20 jaar ervaring aan de top van de lasersnijtechnologie heeft Han’s Laser hiermee een uiterst efficiënte, betrouwbare en professionele totaaloplossing voor industriële laserbewerking gerealiseerd.
Hoogwaardige componenten
De machine is opgebouwd uit hoogwaardige A-merk componenten:

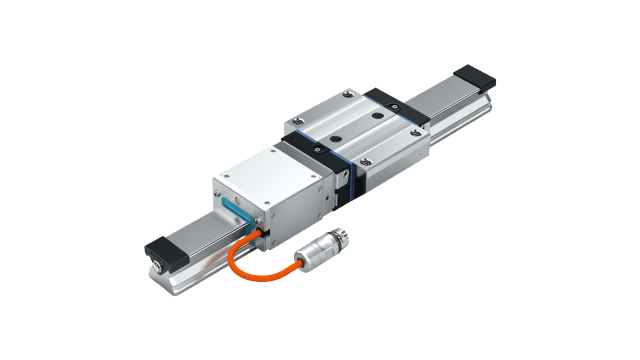

Bosch Rexroth (Duitsland) lineair aandrijfsysteem en uiterst nauwkeurige lineaire geleiding.
Dit garandeert maximale precisie, betrouwbaarheid en een lange levensduur.
Intelligente snijkop
De intelligente snijkoppen van Han’s Focus tillen het lasersnijden naar een hoger niveau. Dankzij automatische hoogte-, focus- en gasdrukregeling passen de koppen continu de snijparameters aan op basis van materiaaltype, dikte en snijsnelheid. Dit resulteert in constante snijkwaliteit, minimaal nabewerken en hogere doorsnijd-efficiëntie. Door de slimme sensoren en besturing werken de koppen nauwkeurig, snel en met minder verspilling — ideaal voor veeleisende productieomgevingen.
Multi-module lasersnijbron
De multi-module fiber lasersnijbronnen van Han’s combineren meerdere laserunits tot één krachtig en modulair systeem. Hierdoor zijn ze flexibel schaalbaar, leveren ze hoge totale snij-output en blijven ze stabiel en efficiënt bij intensief gebruik. Perfect voor toepassingen waar snelheid, continuïteit en betrouwbaarheid centraal staan.
Frame en brug
De machine combineert maximale betrouwbaarheid en stabiliteit met een modulair lineair bed, waarbij bed en werktafel gescheiden zijn om thermische vervorming te voorkomen. De compacte, gesegmenteerde constructie is onderhoudsvriendelijk en duurzaam. Een hoogstijve geëxtrudeerde aluminium brug, geoptimaliseerd via FEM-analyse, zorgt voor een lichtgewicht ontwerp met uitstekende dynamische prestaties en langdurig stabiele snijkwaliteit.
Bevel snijden

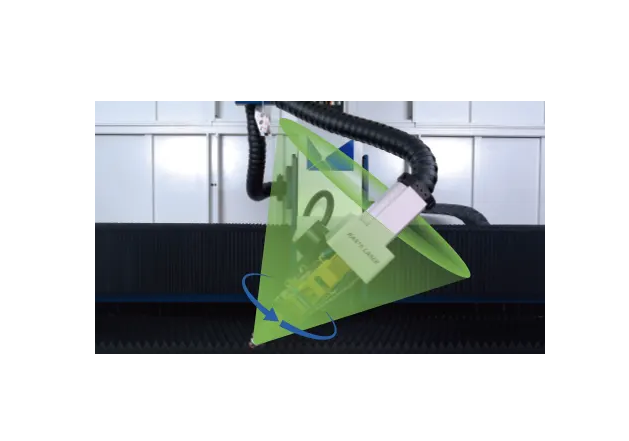

Han’s zelfontwikkelde schommelkop-structuur, lichtgewicht ontwerp met hoge dynamische prestaties. Voor afschuiningssnijden zijn diverse geavanceerde algoritmen en functies ontwikkeld, waaronder afschuiningsvolgalgoritme, gereedschapscompensatie, pendelcompensatie, automatische verticale detectie en automatische reset van de afschuining. Deze technologieën voldoen aan de eisen van afschuiningsbewerking in diverse industrieën.
Intuïtief gebruiksgemak

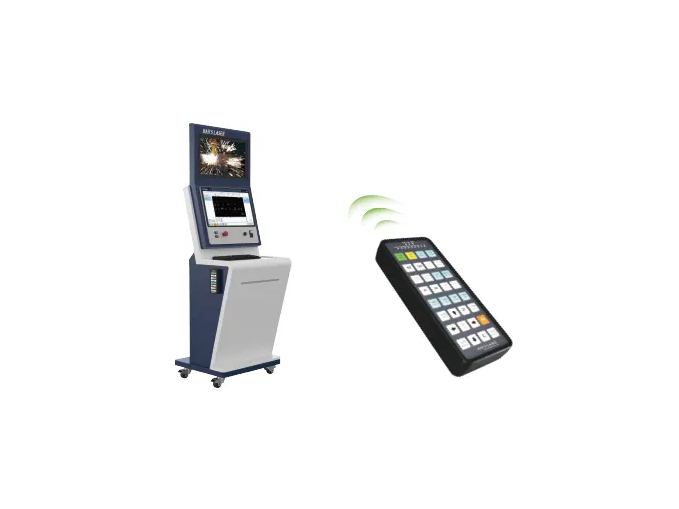

Bedieningsconsole met monitor, real-time monitoring van het machineproces, zodat de operator het snijproces in één oogopslag kan volgen. Daarnaast is de machine voorzien van een handbedieningsbox met 32 toetsen, waarmee snelle handelingen direct kunnen worden uitgevoerd. Dit vereenvoudigt de bediening aanzienlijk en garandeert een efficiënte productie.
Restplaten snijden
Intelligente oplossing voor restmateriaalverwerking gebaseerd op geautomatiseerde visuele inspectietechnologie, kan elk gewenst onderdeel nauwkeurig op restplaten worden gepositioneerd. Het restmateriaalgebied bestrijkt de volledige werktafel en ondersteunt het gelijktijdig scannen van meerdere platen met eenmalige, nauwkeurige herkenning van restcontouren. Hiermee wordt het traditionele, inefficiënte restplaatbeheer volledig vernieuwd, met snellere productieoptimalisatie en kosteneffectief materiaalgebruik.
| Model | G6025S PRO-A / G | G8025S PRO-A / G | G13025S PRO-A / G | G26025S PRO-A / G | G30025S PRO-A / G |
|---|---|---|---|---|---|
| Werkgebied | 6100 mm x 2600 mm | 8100 mm x 2600 mm | 13100 mm x 2600 mm | 26100 mm x 2600 mm | 30100 mm x 2600 mm |
| Max. pos. sneldheid van de as (X/Y) | 80 m/min | 80 m/min | 80 m/min | 80 m/min | 80 m/min |
| Precisie | 0,05 mm | 0,05 mm | 0,05 mm | 0,05 mm | 0,05 mm |
| Herhaling | 0,03 mm | 0,03 mm | 0,03 mm | 0,03 mm | 0,03 mm |
| Maximaal plaatgewicht | 7200 kg/tafel | 9600 kg/tafel | 15600 kg/tafel | 31200 kg/tafel | 36000 kg/tafel |
Gebruikte componenten kunnen afwijken, afhankelijk van het exacte model en de beschikbaarheid van de componenten, alternatieve zijn van gelijke kwaliteit.
