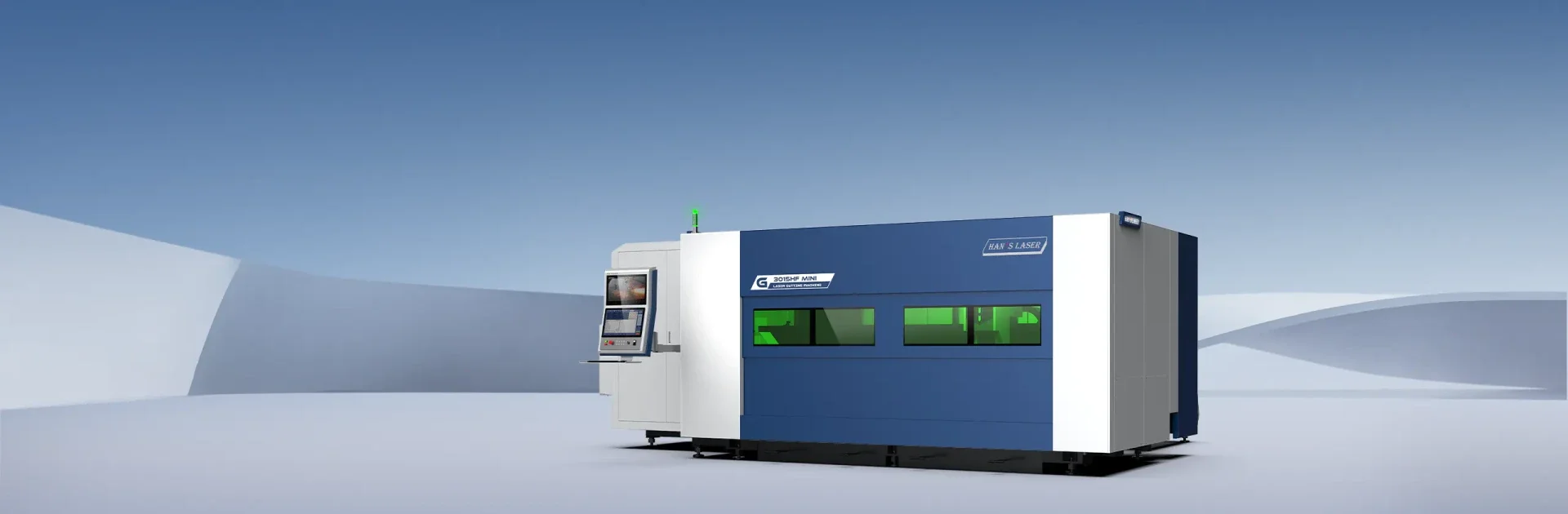

HF Mini
Instapmodel machine voor hoogvermogen lasersnijden
Beschikbaar formaat: 3015/4020
Beschikbaar vermogen: 6kW/12kW/20kW/30kW/40kW
Compacte machine met wisseltafel over de langzijde. Door het compacte design te combineren met de hoge vermogens biedt deze machine de meeste kilowatts per vierkante meter.
Han's Laser CNC systeem
Dit systeem is uitgerust met een high-end CNC-besturing, ontwikkeld door Han’s Laser. In combinatie met Bosch-Rexroth servo-aandrijvingen staat dit garant voor voor een hoge nauwkeurigheid, dynamiek en overdrachtsprestaties.
Dit in combinatie met de zelf ontwikkelde laserbron en snijkop, zorgen voor vele intelligente.
Hoogwaardige componenten
De machine is opgebouwd uit hoogwaardige A-merk componenten:
Svarog (Tsjechië) tandheugels, Bosch Rexroth (Duitsland) servo-motoren en drives en Roust (Duitsland) lineaire geleidingen.
Dit garandeert hoge precisie, betrouwbaarheid en een lange levensduur.
Intelligente snijkop
De intelligente snijkoppen van Han’s Focus tillen het lasersnijden naar een hoger niveau. Dankzij automatische hoogte-, focus- en gasdrukregeling passen de koppen continu de snijparameters aan op basis van materiaaltype, dikte en snijsnelheid. Dit resulteert in constante snijkwaliteit, minimaal nabewerken en hogere doorsnijd-efficiëntie. Door de slimme sensoren en besturing werken de koppen nauwkeurig, snel en met minder verspilling — ideaal voor veeleisende productieomgevingen.
Multi-module lasersnijbron
De multi-module fiber lasersnijbronnen van Han’s combineren meerdere laserunits tot één krachtig en modulair systeem. Hierdoor zijn ze flexibel schaalbaar, leveren ze hoge totale snij-output en blijven ze stabiel en efficiënt bij intensief gebruik. Perfect voor toepassingen waar snelheid, continuïteit en betrouwbaarheid centraal staan.
Frame en brug
Het frame en de brug van de HF Mini zijn ontworpen voor maximale stijfheid, stabiliteit en lange levensduur. Het machinebed is een robust gelast geheel, thermisch gestabiliseerd om vervorming te minimaliseren. De brugconstructie is van geëxtrudeerd aluminium en daarom torsiestijf, wat trillingen reduceert bij hoge versnellingen en rijsnelheden. Dit levert precisie, herhaalbaarheid en consistente snijkwaliteit, ook bij zware en langdurige productie.
Snelle wisseltafel
De snelle wisseltafel van de HF Mini is ontworpen voor maximale productiviteit. Tijdens het snijden kan de volgende plaat parallel worden geladen en ontladen, waardoor stilstand tot een minimum wordt beperkt. De tafel is snel en stabiel uitgevoerd, geschikt voor grote en dikke platen, en draagt bij aan een continue, efficiënte productieflow.
Beide wisseltafels staan op een andere hoogte. Hierdoor verloopt het wisselen van platen stabiel en snel.
Opties
Verhoog de productiviteit en precisie van uw HF S lasersnijmachine met deze strategische upgrades.
-
Automatische Nozzle Wisselaar Bespaar kostbare tijd door de machine zelf de juiste nozzle te laten selecteren bij wisselende materiaaldiktes. Ideaal voor onbemand produceren en kortere insteltijden.
-
Automatische Nozzle Centring Garandeer een constante snijkwaliteit zonder handmatige tussenkomst. De camera-gestuurde centrering zorgt voor een perfecte uitlijning van de laserstraal, wat resulteert in minder braamvorming en minder afval.
-
3D Snijkop (Bevel Cutting) Breid uw diensten uit met laskantvoorbereidingen. De 3D-kop snijdt onder een hoek, waardoor u V-, Y- en X-naden direct aanbrengt en tijdrovende nabewerking overbodig maakt.
-
Anti-kras Module (Wisseltafel) Bescherm kwetsbare materialen zoals RVS en aluminium. Deze module voorkomt beschadigingen aan de onderzijde van de plaat tijdens het laadproces, zodat u altijd een onberispelijke finish levert.
- Eagle Eye Snelle nesting in restplaten d.m.v. intelligent vision systeem.

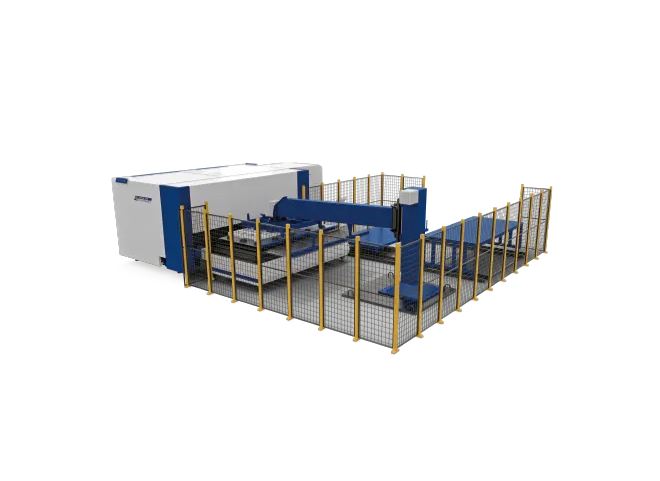

Automatisering
Voor elke behoefte bieden wij een passende automatiseringsoplossing, zowel voor het automatiseren van één machine tot het in lijn automatiseren van meerdere machines, gekoppeld aan een platenmagazijn. Dit in combinatie met de juist opties, zoals een automatisch nozzle wisselaar, maakt dat de machine volledig autonoom kan werken.
| Model | G3015 HF Mini | G4020 HF Mini |
|---|---|---|
| Werkgebied | 3100 mm x 1600 mm | 4100 mm x 2100 mm |
| Max. pos. sneldheid van de as (X/Y) | 169 m/min | 169 m/min |
| Maximale versnelling | 1,7g | 1,7g |
| Precisie | 0,03 mm | 0,03 mm |
| Herhaling | 0,02 mm | 0,02 mm |
| Maximaal plaatgewicht | 2150 kg/tafel | 3840 kg/tafel |
Gebruikte componenten kunnen afwijken, afhankelijk van het exacte model en de beschikbaarheid van de componenten, alternatieve zijn van gelijke kwaliteit.
