MPS-T5
Veelzijdige buislaser voor het kleinere bereik
Beschikbaar invoer: 6500mm
Beschikbaar vermogen: 1,5kW/2kW/3kW/4kW/6kW
De MPS-T5 is ontwikkeld voor bedrijven die professioneel met buislasersnijden werken. Deze machine is uitgerust met een tandheugel-aandrijving, pneumatische klauwplaten en een roterende doorvoer, waardoor zowel vierkante, ronde als rechthoekige buizen efficiënt en nauwkeurig kunnen worden gesneden.
Gebruiksvriendelijke bediening
De machine is stabiel in gebruik en voorzien van een gebruiksvriendelijke bedieningsinterface met realtime inzicht in de bewerkingsstatus. Het volledig gesloten snijgebied met veiligheidsdeuren en kijkvensters zorgt voor een veilige, overzichtelijke en ongestoorde productie.
Economische onderdelen
De machine is opgebouwd uit economische componenten:
HPEK/HJT, tandheugels, Inovance, servo-motoren en drives en ROUST, lineaire geleidingen.
Intelligente snijkop
De intelligente snijkoppen van Han’s Focus tillen het lasersnijden naar een hoger niveau. Dankzij automatische hoogte-, focus- en gasdrukregeling passen de koppen continu de snijparameters aan op basis van materiaaltype, dikte en snijsnelheid. Dit resulteert in constante snijkwaliteit, minimaal nabewerken en hogere doorsnijd-efficiëntie. Door de slimme sensoren en besturing werken de koppen nauwkeurig, snel en met minder verspilling — ideaal voor veeleisende productieomgevingen.

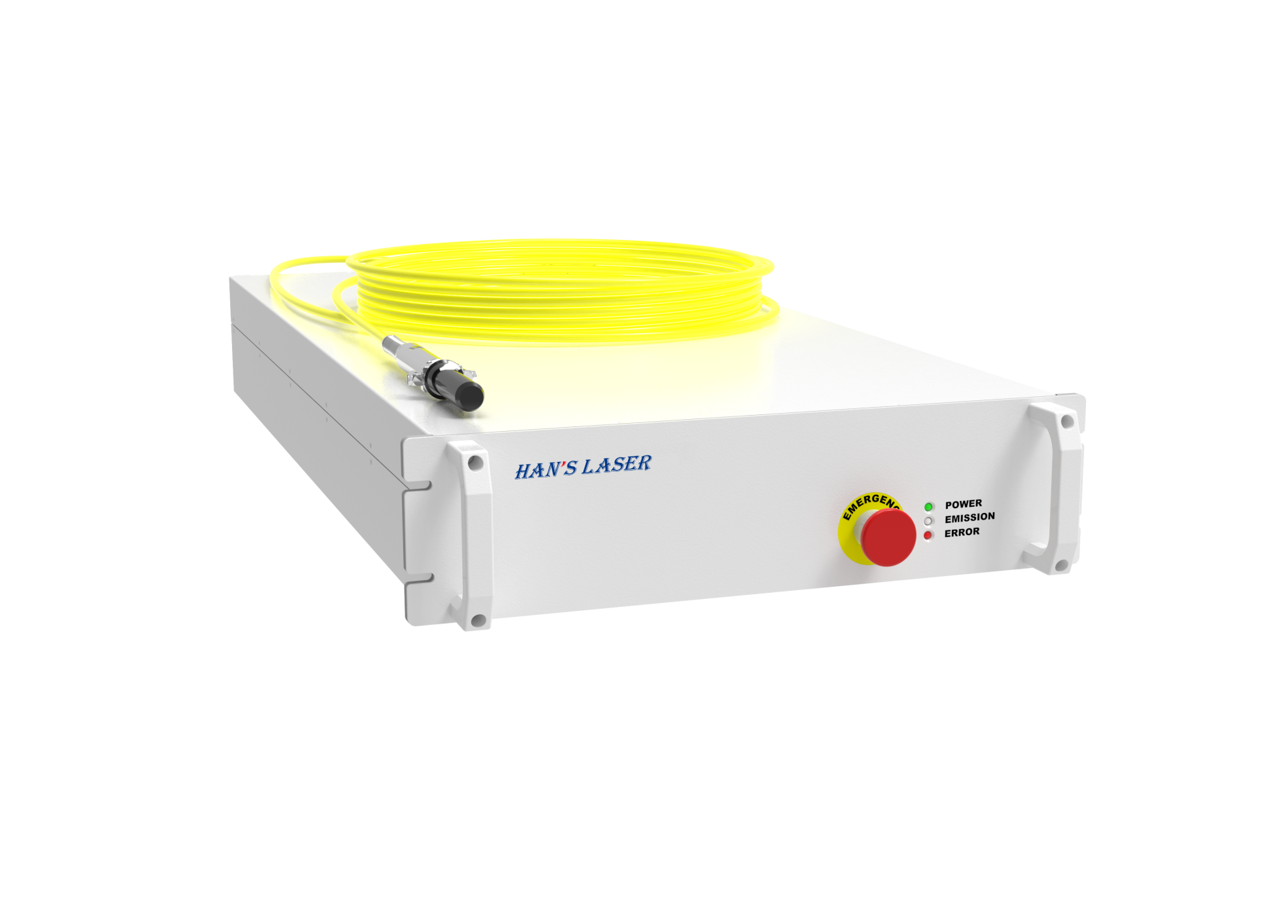

Single-module lasersnijbron
Deze, door Han's zelf ontwikkelde, single-module CW fiberlaser is leverbaar van 500 tot 6000 watt in een compact en krachtig ontwerp. Dankzij de hoge efficiëntie, geavanceerde besturing, realtime monitoring en slimme prestatie-analyse haalt u maximaal rendement uit elke snijbewerking, met optimale betrouwbaarheid en gebruiksgemak.
Klemming
Zowel aan de voor- als achterzijde is de machine uitgerust met dubbele, gekoppelde zelfcentrerende klauwplaten met pneumatische automatische klemming. Hierdoor kunnen ronde, vierkante en rechthoekige buizen, maar ook I-profielen en diverse symmetrische speciale profielen veilig en nauwkeurig worden opgespannen.

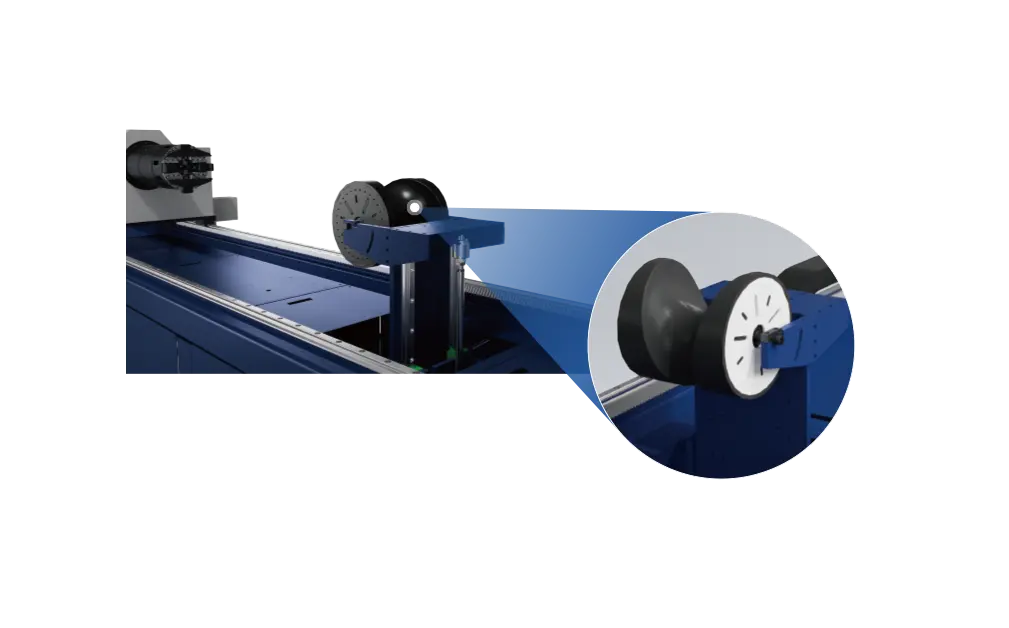

Supports voor het laden
Het systeem verzorgt het automatisch aanvoeren van ruwe materialen en ondersteunt lange werkstukken tijdens het profielsnijden, waardoor handmatig laden overbodig wordt. Dit zorgt voor een stabielere aanvoer, vermindert trillingen bij hoge rotaties, verhoogt de snijnauwkeurigheid, beperkt doorbuiging van de buizen, verbetert de rechte ligging van de buis en voorkomt ongewenst bewegen tijdens het snijden.
Frame
De volledige machine is opgebouwd uit gelaste profielen en ondergaat daarna een warmtebehandeling en gloeiproces. Deze hoogwaardige behandeling garandeert een uitstekende stijfheid van de machine en zorgt voor langdurige stabiliteit en precisie tijdens intensief gebruik.
"Frog Jumping" snijden
Ondersteunt frog-jump snijmodus, waarmee de stilstandtijd van de machine wordt verminderd en de snij-efficiëntie aanzienlijk wordt verhoogd. Bij elk perforatiepunt wordt ongeveer 0,3 seconden bespaard.
Opties
Verhoog de productiviteit en precisie van uw MPS-T5 buislasersnijmachine met deze strategische upgrades.
-
Bevel snijkop Ontwikkeld met volledig eigen intellectueel eigendom, staat garant voor uitstekende prestaties en betrouwbare, tijdige service en onderhoud. Het systeem maakt nauwkeurig bevel snijden en naadloos aansluiten mogelijk, perfect afgestemd op de hoge laseisen van high-end staalconstructies.
-
Lasnaad detectie Detecteert lasnaden van buizen voor optimale positionering van de lasnaad in het product.
-

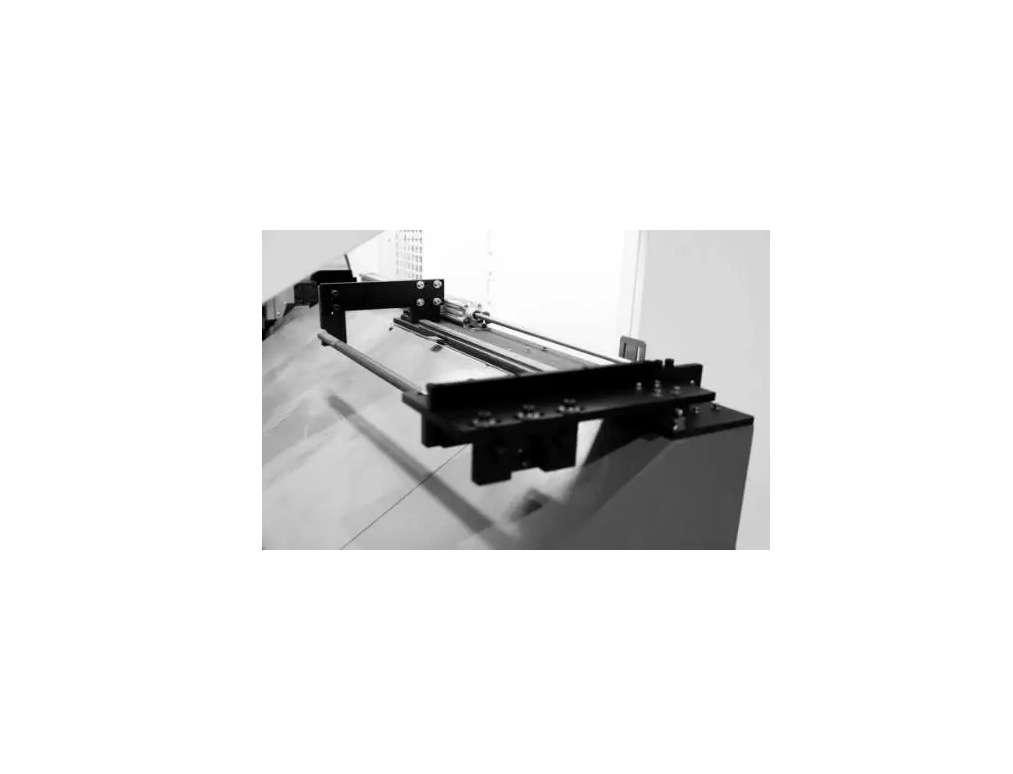

Interne slak- en gruispreventie Dit systeem zorgt ervoor dat vrijkomend snijgruis tijdens het lasersnijden actief wordt afgevoerd, waardoor vervuiling van de binnenwand van de buis wordt voorkomen en een schone snijkwaliteit wordt gegarandeerd.
-
Semi-automatische materiaaltoevoer Bescherm kwetsbare materialen zoals RVS en aluminium. Deze module voorkomt beschadigingen aan de onderzijde van de plaat tijdens het laadproces, zodat u altijd een onberispelijke finish levert.

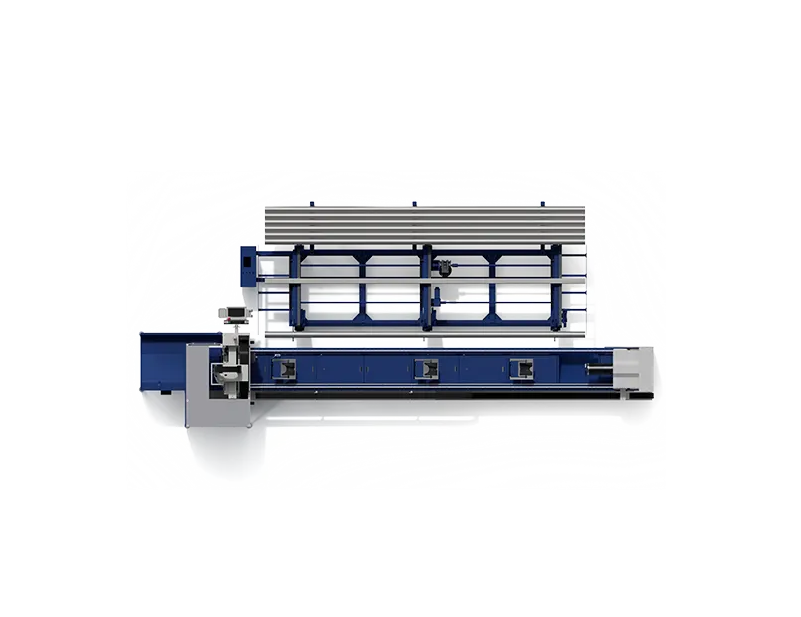

- Bundellader Het laadsysteem werkt volledig automatisch: bundels buizen worden in het magazijn geplaatst en het systeem verzorgt zelfstandig het laden, aanvoeren en positioneren tot aan de klempositie op de draaitafel. De gesneden werkstukken schuiven direct door naar het afvoerframe. Dankzij de lengte-detectie op de invoerband wordt gegarandeerd dat de aanvoerklem exact de juiste positie bereikt voor een nauwkeurige en betrouwbare kleming.
Automatisering
Voor elke behoefte bieden wij een passende automatiseringsoplossing, zowel voor het vol automatisch beladen als het semi automatisch beladen van een machine hebben we mogelijkheden tot het ontladen van diverse lengtes, dit maakt dat de machine volledig autonoom kan werken.
| Model | T5 | T5 Mini |
|---|---|---|
| Bewerkingsbereik | Ø 10-240mm / □ 10-240mm | Ø 10-120mm / □ 10-120mm |
| Max. pos. sneldheid van de as (X/Y) | 100 m/min | 100 m/min |
| Max. rotatie snelheid van as (A/B) | 120 r/min | 200 r/min |
| Precisie | 0,05 mm | 0,05 mm |
| Herhaling | 0,03 mm | 0,03 mm |
| Max. buis gewicht | 260kg | 120kg |
| Automatische laad lengtes | 5,5 - 6 m | 5,5 - 6 m |
| Max. ontlaad lengte | 2 / 3 / 4 m | 2 / 3 / 4 m |
Gebruikte componenten kunnen afwijken, afhankelijk van het exacte model en de beschikbaarheid van de componenten, alternatieve zijn van gelijke kwaliteit.
